COB（Chip-on-Board）封裝技術是一種將芯片直接綁定到印刷電路板（PCB）上的先進封裝方法，廣泛應用于LED照明、半導體器件和微電子領域。其優勢在于高集成度、小尺寸和優良的散熱性能，但生產過程對精度和效率要求極高。激光鐳雕（激光打標）作為COB封裝產線中的關鍵工序，用于在芯片或基板上進行永久性標記，如序列號、型號和追溯信息，以確保產品質量和可追溯性。然而，傳統人工上下料方式存在效率低、誤差率高和勞動強度大等問題。

因此，引入自動上下料系統集成成為提升產線自動化水平和整體效能的重要舉措。本案例將詳細分析一個COB封裝產線中激光鐳雕自動上下料系統的集成實例，探討其設計、實施過程、效益以及相關問答，以期為行業提供參考。

案例背景

本案例基于一家專注于高端LED器件制造的電子公司。該公司原有COB封裝產線采用半自動化流程，激光鐳雕工序由操作員手動上下料，導致生產瓶頸：每小時僅能處理200個工件，且因人為因素造成的標記錯誤率高達5%。隨著市場需求增長，公司亟需升級產線以實現高效、高精度生產。通過調研，公司決定引入一套激光鐳雕自動上下料系統，集成到現有COB封裝產線中。該系統旨在實現工件的自動加載、定位、鐳雕和卸載，減少人為干預，提升整體產能和質量。項目周期為6個月，涉及系統設計、硬件集成、軟件編程和現場調試等環節。實施后，產線不僅滿足了每日5000個工件的生產目標，還顯著降低了運營成本。

系統描述

激光鐳雕自動上下料系統是一個集機械、電子和軟件于一體的智能化解決方案。該系統主要由以下部分組成：

1.機械結構：包括上下料機器人、傳送帶、定位夾具和緩存區。上下料機器人采用六軸工業機器人，負責從上游工序抓取COB基板，并精準放置到激光鐳雕工位。定位夾具通過氣動裝置固定工件，確保在鐳雕過程中無位移。傳送帶連接各工序，實現工件連續流動；緩存區則用于臨時存儲，緩沖生產節拍差異。

2.激光鐳雕設備：選用光纖激光打標機，功率為20W，波長1064nm，適用于金屬和陶瓷基板的標記。該設備集成視覺系統，通過CCD攝像頭進行工件定位和標記質量檢測，確保鐳雕精度達到±0.1mm。軟件支持自定義標記內容，如條形碼、二維碼和文本，并與企業MES（制造執行系統）對接，實現數據實時同步。

3.自動上下料模塊：核心部分包括伺服電機驅動的機械手和傳感器網絡。機械手根據預設路徑執行上下料動作，最大負載5kg，重復定位精度±0.05mm。傳感器（如光電傳感器和接近開關）監測工件狀態，防止碰撞和遺漏。上下料流程為：機器人從進料口抓取工件→放置到鐳雕工位→激光完成標記→機器人移出工件至出料口或下一工序。

4.控制系統：基于PLC（可編程邏輯控制器）和HMI（人機界面）集成。PLC協調機器人、激光設備和傳送帶的動作，實現同步控制；HMI提供可視化操作界面，允許操作員設置參數、監控狀態和診斷故障。系統軟件采用模塊化設計，支持遠程維護和數據分析，例如通過云平臺收集生產數據，優化生產調度。

該系統通過集成，實現了COB封裝產線的全自動化運行。工作流程如下：上游工序完成芯片綁定后，工件經傳送帶進入緩存區；機器人根據傳感器信號抓取工件，精確定位到鐳雕工位；激光設備根據MES指令進行標記，同時視覺系統檢測質量；完成后，機器人將工件移出，送至下一封裝環節。整個周期耗時僅3秒/工件，大幅提升效率。

實施過程

系統集成過程分為四個階段：規劃、安裝、調試和優化。在規劃階段，團隊首先分析了現有產線布局和工藝需求，確定了系統集成點位于COB封裝的中間工序。挑戰包括空間限制和與現有設備的兼容性。解決方案是通過3D模擬軟件進行布局優化，確保機器人工作范圍覆蓋全工位，同時采用標準化接口實現無縫對接。

安裝階段涉及硬件部署和電氣接線。機器人底座固定于地面，傳送帶與原有產線連接，激光設備安裝在隔離區內以防輻射。傳感器網絡布線時，團隊遇到了信號干擾問題，通過使用屏蔽電纜和接地措施解決。軟件集成方面，系統與MES通過OPCUA協議通信，確保數據實時傳輸，但初期出現數據延遲，經調試后優化了網絡配置。

調試階段是關鍵，團隊進行了空載和負載測試?？蛰d測試驗證機器人路徑規劃和傳感器響應；負載測試使用實際COB工件，調整激光參數和定位精度。主要問題包括機械手在高速運動下振動導致定位偏差，通過加裝減震裝置和優化控制算法解決。此外，視覺系統偶爾誤判工件位置，團隊通過增強圖像處理算法和校準攝像頭，將識別準確率提升至99.9%。

優化階段持續了1個月，團隊收集生產數據，微調系統參數。例如，根據工件尺寸變化，動態調整機器人抓取力；同時，實施預防性維護計劃，定期檢查機械部件和激光光源。最終，系統通過驗收測試，集成成功率達100%，并培訓操作員掌握基本操作和故障處理技能。

成果和效益

該系統集成后，COB封裝產線實現了顯著提升。生產效率從每小時200個工件增至400個，產能翻倍；標記錯誤率從5%降至0.1%，產品質量大幅提高。人力成本節約30%，原需2名操作員輪班，現僅需1人監控系統。此外，系統可靠性高，平均無故障運行時間（MTBF）超過2000小時，維護成本降低20%。環境方面，自動化減少人為接觸，改善了工作安全?？傮w而言，該系統投資回收期在18個月內，為公司帶來了長期競爭優勢，并為行業自動化升級提供了可復制模型。

常見問答：

問1：為什么COB封裝產線需要集成激光鐳雕自動上下料系統？

答：COB封裝對精度和效率要求高，人工上下料易導致誤差和瓶頸。自動系統能提升產能、減少人為錯誤，并實現24/7連續生產，滿足高質量和大批量需求。例如，本案例中，系統將錯誤率從5%降至0.1%，顯著提高了產品一致性和可追溯性。

問2：激光鐳雕在COB封裝中的具體作用是什么？

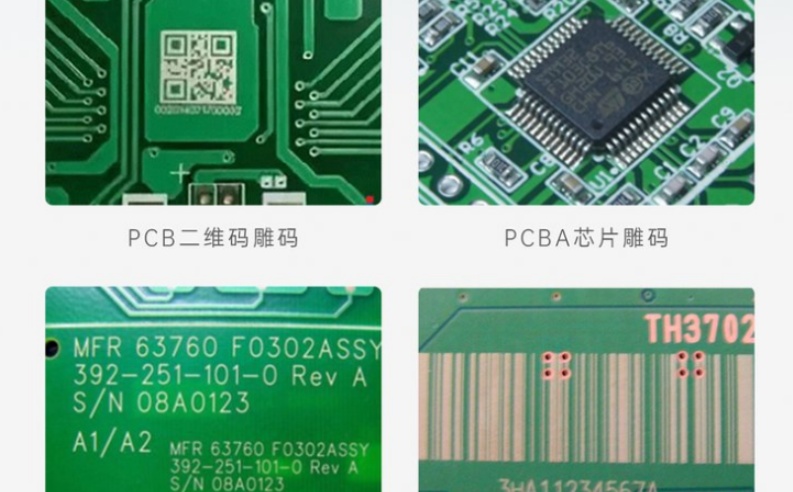

答：激光鐳雕用于在COB基板或芯片上打標永久性信息，如序列號、生產日期和二維碼。這有助于產品追溯、質量控制和防偽。在封裝過程中，精確標記能確保每個工件的唯一標識，支持自動化檢測和數據分析。

問3：系統如何確保上下料和鐳雕的精度？

答：系統通過高精度機器人（重復定位精度±0.05mm）、視覺定位系統和傳感器網絡實現精度控制。視覺系統校準工件位置，激光設備自適應調整參數；同時，實時監控和反饋機制糾正偏差，確保鐳雕標記準確無誤。

問4：集成過程中遇到的主要挑戰有哪些？如何解決？

答：主要挑戰包括空間限制、設備兼容性和信號干擾。解決方案包括使用3D模擬優化布局、標準化接口對接，以及采用屏蔽電纜減少干擾。例如，在調試中，通過算法優化解決了機械手振動問題，提升了系統穩定性。

問5：系統維護和升級是否復雜？日常運營中需要注意什么？

答：維護相對簡單，系統設計為模塊化，支持遠程診斷和預防性維護。日常需定期檢查機械部件磨損、清潔光學元件和更新軟件。操作員應接受培訓，掌握基本故障處理，如傳感器校準和參數調整，以確保系統長期高效運行。

通過本案例，我們可以看到，激光鐳雕自動上下料系統的集成不僅提升了COB封裝產線的自動化水平，還為企業帶來了可持續的效益。未來，隨著物聯網和AI技術的發展，此類系統將進一步智能化，推動電子制造行業向更高效率邁進。
