如何構建多工位COB在線鐳雕同步打碼控制邏輯

引言

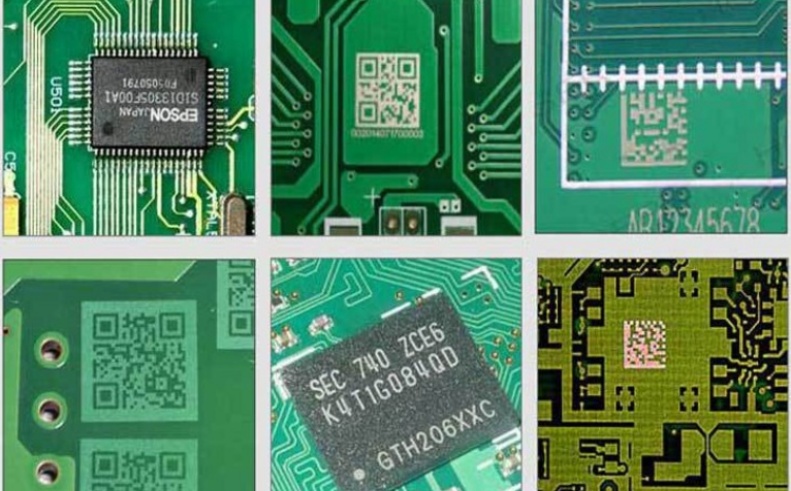

在現代化電子制造中，Chip-on-Board（COB）技術作為一種高效的板上芯片封裝方式，廣泛應用于LED、傳感器和微處理器等領域。COB生產過程中，激光打標（鐳雕）用于在產品表面標記序列號、二維碼或品牌信息，以追溯質量和管理庫存。隨著生產線向自動化和高效率發展，多工位COB在線鐳雕系統應運而生，它允許多個工位同時進行打標操作，從而提高產能和一致性。然而，構建一個高效的同步打碼控制邏輯至關重要，它能確保各工位協調運作，避免沖突和誤差。本文將詳細闡述如何構建多工位COB在線鐳雕同步打碼控制邏輯，涵蓋系統設計、硬件集成、軟件編程及同步機制，并結合實際應用場景進行分析。通過合理的控制邏輯，企業可以提升生產效率、降低成本和減少人為錯誤，滿足高精度制造需求。

系統概述

多工位COB在線鐳雕系統通常由多個激光打標工位、傳送帶、傳感器、中央控制器和人機界面（HMI）組成。每個工位負責對COB產品進行激光打標，而“在線”意味著打標過程與生產線其他環節（如裝配或測試）無縫銜接?！巴酱虼a”則要求所有工位在統一時序下觸發打標動作，避免產品堆積或標記錯位。構建控制邏輯時，需考慮工位數量、打標內容、生產節拍和容錯能力。例如，在一個典型的四工位系統中，產品依次通過各工位，控制邏輯需確保每個工位僅在產品到位時觸發打標，且打標數據（如序列號）實時更新。整體系統采用分布式或集中式架構，其中中央控制器（如PLC或工業PC）負責協調各工位，實現數據同步和狀態監控。

硬件組件與集成

構建控制邏輯的第一步是選擇合適的硬件組件，并確保它們高效集成。硬件包括激光打標機、運動控制模塊、傳感器、通信總線和電源系統。

-激光打標機：選擇適用于COB材料的激光類型（如光纖激光器），確保打標精度和速度。每個工位配備獨立的打標頭，并通過控制器驅動。

-傳感器：使用光電傳感器或視覺系統檢測產品位置。例如，在傳送帶入口和每個工位前安裝傳感器，以觸發打標動作并反饋產品狀態。

-中央控制器：采用高性能PLC（如西門子S7-1500）或工業PC，負責處理邏輯指令、數據管理和同步控制?？刂破魍ㄟ^通信協議（如EtherCAT或PROFIBUS）連接各工位，實現實時數據交換。

-運動控制模塊：集成伺服驅動器或步進電機，控制傳送帶速度和工位定位，確保產品準確移動到打標位置。

-人機界面（HMI）：提供操作界面，用于設置打碼參數、監控系統狀態和故障診斷。

硬件集成時，需注意布線和電磁兼容性，以減少干擾。例如，通過EtherCAT總線實現低延遲通信，確保各工位控制器能接收同步信號。同時，電源系統需穩定供電，防止電壓波動影響激光打標精度。

軟件邏輯設計

軟件是控制邏輯的核心，需編寫程序?qū)崿F(xiàn)工位同步、數據管理和錯誤處理。通常使用梯形圖、結構化文本或高級語言（如C++）在控制器環境中開發。

-同步邏輯：采用主從架構，中央控制器作為主站，各工位控制器作為從站。主站發送同步時鐘信號（如通過IEEE1588精確時間協議），確保所有工位在統一時間點觸發打標。例如，當傳感器檢測到產品到達工位時，主站廣播打標指令，各從站根據預設延時同時執行。邏輯中需包含“握手”機制：工位完成打標后反饋狀態，主站才允許下一個產品進入。

-數據管理：打碼數據（如序列號）存儲在數據庫中，并通過OPCUA或MQTT協議實時更新。控制邏輯需確保每個工位分配唯一數據，避免重復。例如，使用循環隊列分配序列號，主站根據產品ID動態分配打標內容。

-狀態監控與錯誤處理：軟件需實時監控各工位狀態（如激光功率、溫度），并設置報警閾值。如果某工位故障，邏輯應自動切換到備用模式或暫停生產線。例如，通過看門狗定時器檢測超時，觸發緊急停止。

-優化算法：引入PID控制或機器學習算法，動態調整打標參數（如激光強度），以適應不同COB產品。同時，日志記錄功能幫助分析性能數據，優化生產節拍。

軟件開發工具如CODESYS或TIAPortal可用于編程和仿真。測試階段，通過虛擬工位模擬真實場景，驗證同步精度和可靠性。

同步機制實現

同步打碼的關鍵在于確保各工位動作協調，避免時序誤差。常用機制包括時間同步、事件觸發和反饋循環。

-時間同步：使用全局時鐘源（如GPS或網絡時間協議），主控制器定期發送同步脈沖，各工位控制器校準本地時鐘。在打標觸發時，所有工位基于同一時間基準執行，誤差控制在毫秒級。例如，在高速生產線上，同步精度需低于10ms，以防止產品標記偏移。

-事件觸發：基于傳感器信號和產品流，控制邏輯采用“先到先服務”或“優先級調度”。例如，當多個產品同時到達不同工位時，邏輯根據工位負載動態分配任務，確保打碼順序一致。

-反饋循環：各工位在完成打標后，向主控制器發送確認信號。主控制器匯總反饋后，才允許傳送帶移動下一個產品。這防止了重疊打標或漏打。同時，視覺檢測系統可實時驗證打碼質量，反饋調整參數。

實現時，需考慮網絡延遲和硬件響應時間。通過EtherCAT的分布式時鐘功能，可以減少通信抖動。此外，緩沖區和隊列管理幫助處理突發流量，確保同步穩定。

錯誤處理與系統優化

在多工位系統中，錯誤處理是保障可靠性的關鍵?？刂七壿嬓璋ü收蠙z測、恢復和預防措施。

-故障檢測：通過傳感器和軟件監控，實時檢測激光器故障、通信中斷或產品錯位。例如，如果某工位打標超時，邏輯自動標記該產品為次品，并觸發報警。

-恢復機制：設計冗余工位或熱備份系統。當主工位故障時，控制邏輯切換到備用工位，最小化停機時間。同時，數據備份確保打碼信息不丟失。

-預防性維護：基于歷史數據預測設備壽命，定期校準激光器和傳感器?？刂七壿嬁杉勺栽\斷功能，提前警告潛在問題。

系統優化方面，通過數據分析調整生產參數，例如優化傳送帶速度以匹配打標周期。引入人工智能算法，學習生產模式，動態分配工位負載，提高整體效率。

結論

構建多工位COB在線鐳雕同步打碼控制邏輯是一項綜合工程，涉及硬件集成、軟件編程和同步機制設計。通過合理的系統架構和實時控制，企業可以實現高效、精準的打碼操作，提升生產線自動化水平。未來，隨著工業4.0和物聯網技術的發展，控制邏輯可進一步集成云平臺和大數據分析，實現智能優化?？傊?，注重細節測試和持續改進，是確保系統穩定運行的關鍵。

5個問答

1.問：什么是多工位COB在線鐳雕？

答：多工位COB在線鐳雕是指在COB生產線上，多個激光打標工位同時在線運作，對產品進行實時標記的系統。它通過同步控制邏輯協調各工位，提高生產效率和一致性，適用于大規模電子制造。

2.問：為什么同步打碼在COB生產中很重要？

答：同步打碼能確保所有工位在統一時序下操作，避免產品堆積、標記錯位或數據沖突。這提升了生產線的整體協調性，減少廢品率，并支持高質量追溯，符合現代制造業對精度和速度的要求。

3.問：如何確保多工位鐳雕的同步精度？

答：通過使用全局時鐘同步協議（如IEEE1588）、實時通信總線（如EtherCAT）和反饋機制實現?？刂七壿嬛校骺刂破靼l(fā)送同步信號，各工位基于同一時間基準觸發打標，并結合傳感器反饋校準誤差，確保精度在毫秒級內。

4.問：構建該控制邏輯時，常見的挑戰有哪些？

答：常見挑戰包括網絡延遲導致同步誤差、硬件兼容性問題、數據管理復雜以及故障處理不及時。解決方案包括優化通信協議、進行充分測試、集成冗余設計和采用模塊化軟件架構，以提高系統的魯棒性。

5.問：如何優化多工位COB鐳雕系統的性能？

答：優化方法包括動態調整打標參數基于實時數據、引入機器學習算法預測負載、定期維護硬件，以及使用HMI進行監控和調試。通過持續分析生產日志，可以識別瓶頸并優化工位分配，從而提升整體產能和可靠性。
