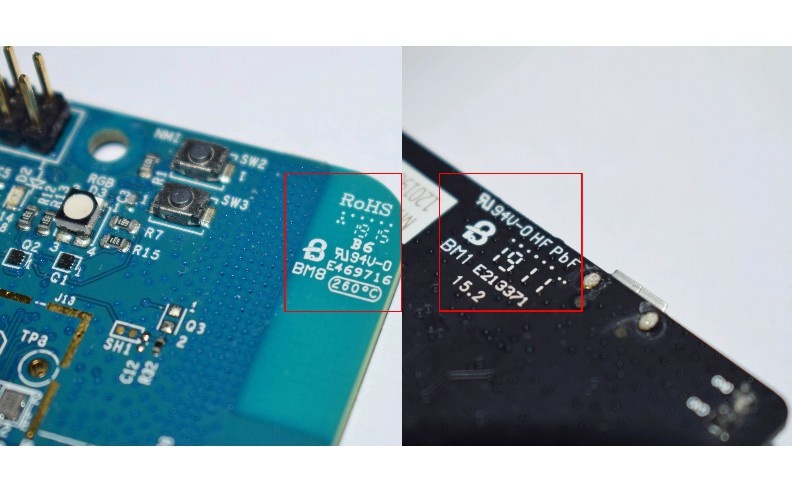

COB（ChiponBoard）技術是一種先進的集成電路封裝方式，通過將芯片直接綁定到印刷電路板（PCB）上，實現高密度、小型化的電子設備設計。在COB生產過程中，鐳雕打碼（激光雕刻標記）常用于在產品表面添加序列號、型號、生產日期等關鍵信息，以確保產品的可追溯性和質量控制。然而，鐳雕打碼過程中可能出現各種缺陷，如字符模糊、位置偏移、深度不均或缺失等，這些缺陷不僅影響產品美觀，還可能導致信息無法讀取，進而引發生產批次問題或客戶投訴。

因此，開發一種高效的在線鐳雕打碼缺陷檢測算法至關重要。在線檢測系統能夠在生產線上實時監控打碼質量，及時發現并處理缺陷，從而提升生產效率和產品合格率。本文將詳細探討COB在線鐳雕打碼缺陷檢測算法的開發思路，涵蓋從系統設計到算法優化的全過程，并結合實際應用場景進行分析。

開發思路概述

COB在線鐳雕打碼缺陷檢測算法的開發需遵循系統性、實時性和準確性的原則。整體思路可概括為以下幾個關鍵階段：首先，構建圖像采集系統，確保高質量的數據輸入；其次，進行圖像預處理，消除噪聲和干擾；然后，通過特征提取和機器學習方法識別缺陷；最后，集成實時檢測與反饋機制，實現自動化質量控制。該算法需兼顧速度與精度，以適應高速生產線環境。

開發過程中，需充分考慮COB產品的特性，如表面材質、打碼區域大小以及光照條件的變化。同時，采用模塊化設計，便于后續維護和升級?？傮w而言，該算法開發旨在通過計算機視覺和人工智能技術，替代傳統人工檢測，降低人力成本，提高檢測一致性和可靠性。

詳細開發步驟

1.圖像采集系統設計

圖像采集是缺陷檢測的基礎，需選擇高分辨率工業相機（如CCD或CMOS傳感器）和適當?shù)墓庠矗ㄈ鏛ED環形燈或背光照明），以確保打碼區域圖像清晰、對比度高。在COB生產線上，相機應安裝在鐳雕設備后方，以實時捕獲打碼后的產品圖像。采樣頻率需與生產線速度匹配，避免圖像拖影或丟失。此外，應考慮環境因素，如振動和溫度變化，通過硬件加固和校準來保證穩定性。圖像格式通常為灰度或RGB，根據打碼顏色和背景選擇合適的模式，例如，對于淺色打碼，可采用高對比度照明來增強可讀性。

2.圖像預處理

預處理階段旨在提升圖像質量，便于后續分析。首先，進行噪聲去除，使用高斯濾波或中值濾波消除圖像中的隨機噪聲。其次，應用圖像增強技術，如直方圖均衡化或?qū)Ρ榷壤?，以突出打碼字符的邊緣和細節。對于光照不均問題，可采用自適應閾值分割或同態濾波方法。預處理后，還需進行圖像分割，將打碼區域從背景中分離出來，例如通過Otsu閾值法或邊緣檢測算法（如Canny算子）。這一步驟的關鍵是平衡處理速度和效果，確保在實時環境下不引入過多延遲。

3.特征提取

特征提取是缺陷檢測的核心，目的是從預處理后的圖像中提取關鍵信息，用于區分正常和缺陷打碼。傳統方法可基于形態學特征（如字符的寬度、高度、面積和周長）或紋理特征（如局部二值模式）。然而，針對COB鐳雕打碼的復雜性，更推薦使用深度學習技術，例如卷積神經網絡（CNN）。CNN能夠自動學習多層次特征，包括邊緣、角點和字符結構。具體實施時，可設計一個輕量級CNN模型，輸入為分割后的打碼圖像，輸出為特征向量。特征向量可包括字符的清晰度、對齊度和完整性指標。此外，結合主成分分析（PCA）或自動編碼器進行降維，能提高計算效率。

4.缺陷分類與檢測

在特征提取后，需使用分類算法判斷打碼是否存在缺陷?？刹捎帽O(jiān)督學習方法，如支持向量機（SVM）、隨機森林或深度學習分類器（如全連接神經網絡）。首先，收集大量標注數據（正常和缺陷樣本），進行模型訓練。訓練過程中，應用交叉驗證和超參數調優來優化模型性能。對于實時檢測，模型需輕量化，例如使用MobileNet或SqueezeNet架構，以減少計算資源占用。缺陷類型可細分為字符模糊、位置錯誤、深度不足等，通過多類別分類實現精準識別。同時，引入異常檢測算法（如孤立森林）處理未知缺陷類型，增強系統的魯棒性。

5.實時檢測與反饋集成

在線檢測系統需與生產線控制系統集成，實現實時反饋。算法部署在嵌入式設備或工業PC上，使用多線程或GPU加速技術確保處理速度（例如，每秒處理數十幀圖像）。檢測結果通過通信接口（如以太網或IO模塊）發送給PLC（可編程邏輯控制器），觸發報警或自動剔除缺陷產品。為提升可靠性，可加入冗余檢查和自適應學習機制，例如在線更新模型以應對生產變化。此外，開發用戶界面用于監控和數據分析，幫助操作員快速定位問題根源。

技術細節與優化

在算法開發中，技術細節至關重要。圖像處理庫如OpenCV和Halcon可用于實現預處理和特征提取，而深度學習框架如TensorFlow或PyTorch適用于模型訓練。數據收集階段，需模擬各種缺陷場景，并通過數據增強（如旋轉、縮放和噪聲添加）擴充數據集，防止過擬合。模型評估指標包括準確率、召回率和F1分數，目標是將誤檢率控制在1%以下。針對COB產品的多樣性，算法應具備一定的泛化能力，例如通過遷移學習適應不同產線。優化方面，可采用模型剪枝和量化技術，在保持精度的同時降低計算復雜度。此外，結合硬件加速（如FPGA）能進一步提升實時性能。

挑戰與解決方案

開發過程中可能面臨多種挑戰：首先，光照變化和表面反光可能導致圖像質量下降，解決方案包括使用多光源系統和偏振濾鏡；其次，打碼字符大小和字體多樣，需通過多尺度特征提取應對；第三，實時性要求高，可通過算法并行化和硬件優化解決；最后，數據標注成本高，可采用半監督學習或主動學習減少人工干預。總體而言，通過迭代測試和與實際生產環境結合，能逐步完善算法。

結論

COB在線鐳雕打碼缺陷檢測算法的開發是一個多學科交叉的工程，涉及圖像處理、機器學習和工業自動化。通過系統化的設計思路，從圖像采集到實時反饋，該算法能有效提升生產質量與效率。未來，隨著人工智能技術的進步，此類算法可進一步集成預測性維護功能，實現智能制造。本文提供的開發思路為實際應用奠定了基礎，鼓勵在具體項目中靈活調整和創新。

常見問答：

問題1：什么是COB技術？它在電子制造中有什么優勢？

答：COB（ChiponBoard）技術是一種集成電路封裝方法，將芯片直接安裝到印刷電路板上，并通過wirebonding或flip-chip方式連接，最后用環氧樹脂封裝保護。在電子制造中，COB技術具有高密度集成、小型化、散熱性好和成本低等優勢。它常用于智能手機、醫療設備和汽車電子等領域，能減少組件數量，提高產品可靠性和生產效率。在鐳雕打碼過程中，COB的表面平整度和材質可能影響打碼質量，因此缺陷檢測算法需考慮這些特性。

問題2：為什么在線缺陷檢測比離線檢測更適用于COB生產線？

答：在線缺陷檢測是指在生產線上實時進行質量監控，而離線檢測則是在生產后單獨進行。在線檢測更適用于COB生產線，因為它能即時發現并處理缺陷，避免缺陷產品流入后續環節，減少廢品率和返工成本。COB生產通常高速運行，離線檢測會引入延遲，影響整體效率。在線系統通過實時反饋，還能實現數據追溯和過程優化，提升生產線的自動化和智能化水平。

問題3：在算法中，圖像預處理為什么重要？常用哪些方法？

答：圖像預處理是缺陷檢測的關鍵步驟，因為它能消除噪聲、增強對比度和統一圖像條件，為后續特征提取和分類奠定基礎。如果不進行預處理，圖像中的光照不均或噪聲可能導致誤檢或漏檢。常用方法包括濾波（如高斯濾波去噪）、直方圖均衡化（增強對比度）、閾值分割（分離前景和背景）以及形態學操作（如開運算去除小噪聲）。這些方法能提高算法的魯棒性和準確性，尤其在COB鐳雕打碼的復雜環境中。

問題4：深度學習在缺陷檢測中相比傳統方法有哪些優勢？

答：深度學習（如CNN）在缺陷檢測中的優勢主要體現在自動特征學習、高精度和泛化能力上。傳統方法依賴手動設計特征（如邊緣或紋理），可能無法捕捉復雜模式，而深度學習能自動從數據中提取多層次特征，適應各種缺陷類型。此外，深度學習模型在大量數據訓練下，準確率更高，且能處理未知缺陷。在COB鐳雕打碼檢測中，深度學習可減少人工干預，提高檢測效率，但需注意數據量和計算資源的要求。

問題5：如何確保實時檢測算法的性能不影響生產線速度？

答：為確保實時檢測算法不影響生產線速度，需從多個方面優化：首先，選擇高效算法和輕量模型（如MobileNet），減少計算復雜度；其次，利用硬件加速（如GPU或FPGA）并行處理圖像；第三，優化代碼和數據結構，避免不必要的內存占用；第四，進行多線程設計，將采集、處理和反饋任務分離；最后，定期測試與產線同步，確保處理幀率匹配生產線節奏。通過這些措施，算法能在毫秒級內完成檢測，滿足高速生產需求。
