半導體制造業是現代科技產業的基石，從智能手機到人工智能設備，無不依賴于精密的芯片制造。在芯片生產流程中，晶圓劃片（Dicing）是關鍵步驟之一，它將完整的晶圓切割成單個芯片（Die），以便后續封裝和測試。精密劃片機作為這一過程的核心設備，以其高精度、高效率的特點，在晶圓廠中扮演著不可或缺的角色。精密劃片機通過高速旋轉的刀片或激光技術，實現對晶圓的微米級切割，確保芯片邊緣光滑、無裂紋，從而提升整體良率和可靠性。

隨著半導體技術向更小節點（如5納米、3納米）發展，精密劃片機的應用變得愈發重要。本文將探討精密劃片機在晶圓廠的典型應用案例，分析其工作原理、實際效益，并通過具體實例展示其對半導體產業的貢獻。

精密劃片機的工作原理與類型

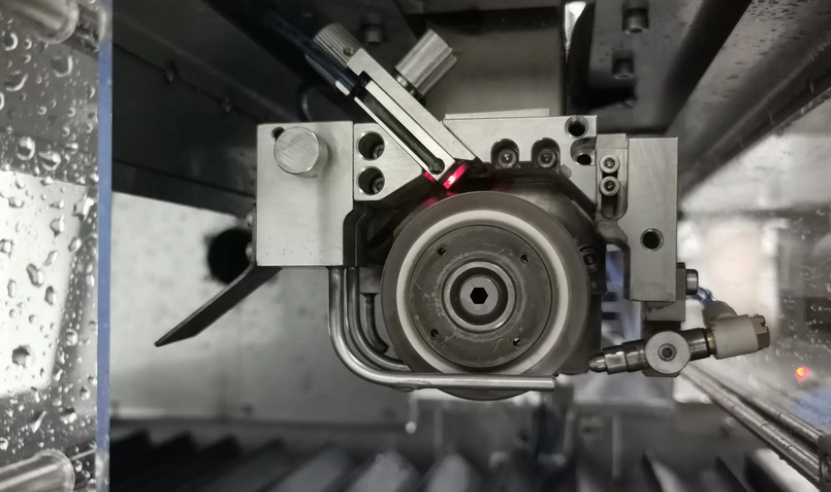

精密劃片機主要分為機械式劃片機和激光劃片機兩大類。機械式劃片機使用金剛石刀片高速旋轉，通過物理接觸切割晶圓；激光劃片機則利用高能激光束進行非接觸式切割，適用于脆性材料或超薄晶圓。兩種類型均配備高精度運動控制系統、視覺對齊系統和冷卻裝置，以確保切割精度和穩定性。典型的工作流程包括：首先，晶圓被固定在載物臺上，通過攝像頭識別晶圓上的對準標記；

然后，劃片機根據預設程序控制刀片或激光頭沿切割道（ScribeLines）移動，完成切割；最后，芯片被分離并收集。整個過程要求在無塵環境中進行，以防止污染。

精密劃片機的切割精度通?？蛇_(dá)微米級（例如±1微米），切割速度可達每秒數百毫米，這使其能夠處理高密度集成電路。例如，在切割硅基晶圓時，機械式劃片機可能用于標準厚度晶圓，而激光劃片機則更適合于GaAs或SiC等化合物半導體，因?yàn)檫@些材料更脆，易產生裂紋。此外，現代劃片機還集成了人工智能和物聯網技術，實現實時監控和自適應調整，進一步提升效率。

典型應用案例：以高端智能手機芯片制造為例

在晶圓廠中，精密劃片機的應用案例廣泛，其中以高端智能手機芯片的制造最為典型。以一家全球領先的晶圓廠（如臺積電或三星）為例，該廠在生產7納米或5納米制程的處理器芯片時，精密劃片機發揮了關鍵作用。以下是一個詳細的應用場景描述。

案例背景

該晶圓廠生產用于高端智能手機的AP（應用處理器）芯片，晶圓直徑為300毫米，厚度約100微米。芯片尺寸小、密度高，切割道寬度僅約20微米，要求切割過程高度精確，以避免損傷電路或產生微裂紋。傳統切割方法可能導致良率下降，因此該廠引入了先進的激光精密劃片機。

應用過程

1.前期準備：晶圓在完成前道工藝（如光刻、蝕刻）后，被送入劃片區域。劃片機通過視覺系統自動對齊晶圓，識別切割道位置。由于芯片設計復雜，劃片機使用CAD數據導入切割路徑，確保與晶圓圖案匹配。

2.切割執行：激光劃片機采用紫外激光束，以非接觸方式切割晶圓。激光參數（如功率、頻率）根據材料特性調整，例如，對于硅基晶圓，激光功率設置為適中水平，以避免熱影響區（HAZ）擴大。切割過程中，實時傳感器監測切割質量，如有偏差立即修正。

3.后處理與檢測：切割后，芯片通過自動收集系統轉移至清洗站，去除切割殘留物。隨后，進行光學檢測和電性測試，確保芯片無缺陷。在該案例中，精密劃片機將良率從傳統方法的95%提升至99.5%，同時切割速度提高30%，大幅縮短了生產周期。

效益分析

-精度提升：微米級切割減少了芯片邊緣損傷，降低了短路風險。

-效率優化：自動化系統實現連續作業，每片晶圓切割時間從分鐘級縮短至秒級。

-成本節約：高良率減少了材料浪費，據該廠數據，年節省成本達數百萬美元。

-靈活性增強：激光劃片機可輕松適應不同晶圓材料和設計，支持多品種小批量生產。

這一案例展示了精密劃片機在高端芯片制造中的核心價值，它不僅保障了產品可靠性，還推動了半導體產業向更高效、更環保的方向發展。

其他應用場景與行業趨勢

除智能手機芯片外，精密劃片機在存儲器（如DRAM、NANDFlash）、功率器件（如IGBT）和MEMS（微機電系統）制造中也有廣泛應用。例如，在汽車電子領域，晶圓廠使用精密劃片機切割SiC晶圓，用于電動汽車的功率模塊，其高耐壓特性要求切割無微裂紋。未來，隨著半導體技術向3D集成和異質集成發展，精密劃片機將面臨新挑戰，如切割超薄晶圓（厚度<50微米）或多層堆疊結構。行業趨勢包括：

-智能化和自動化：集成AI算法實現預測性維護和自適應切割。

-綠色制造：采用水導激光等環保技術，減少能耗和污染。

-多功能集成：劃片機與檢測、封裝設備聯動，形成一體化生產線。

這些發展將進一步鞏固精密劃片機在晶圓廠中的戰略地位，助力半導體產業突破技術瓶頸。

結論

精密劃片機作為晶圓制造的關鍵設備，通過高精度切割確保了芯片的完整性和性能，在典型應用案例中顯著提升了良率和效率。從高端智能手機芯片到汽車電子，其廣泛應用凸顯了其在現代半導體產業中的不可替代性。未來，隨著技術創新，精密劃片機將繼續演進，支持更復雜、更高效的芯片制造。晶圓廠應積極采納先進劃片技術，以保持在全球競爭中的優勢?？傊軇澠瑱C(jī)不僅是工具，更是推動半導體進步的重要引擎。

常見問題解答（FAQ）

1.什么是精密劃片機？它在半導體制造中起什么作用？

精密劃片機是一種用于將晶圓切割成單個芯片的高精度設備，通常采用機械刀片或激光技術。在半導體制造中，它的作用是在晶圓完成后道工藝后，沿預設的切割道進行微米級分割，確保芯片分離時不產生裂紋或損傷。這直接影響到芯片的良率和可靠性，是封裝前不可或缺的步驟。

2.精密劃片機與傳統切割方法相比有哪些優勢？

與傳統切割方法（如砂輪切割）相比，精密劃片機具有更高精度（可達±1微米）、更快速度（每秒數百毫米）和更低損傷率。激光劃片機還能實現非接觸切割，減少材料應力，適用于脆性晶圓。此外，自動化集成減少了人工干預，提升了生產效率和一致性，同時降低了廢品率。

3.精密劃片機在維護時需要注意哪些問題？

維護精密劃片機需定期檢查刀片或激光頭的磨損，清潔光學組件和運動系統，并校準視覺對齊系統。環境控制也很重要，例如保持無塵、恒溫條件。建議根據使用頻率制定預防性維護計劃，并使用原廠備件以避免性能下降。實時監控?cái)?shù)據可以幫助預測故障，減少停機時間。

4.精密劃片機適用于哪些類型的晶圓材料？

精密劃片機適用于多種晶圓材料，包括硅（Si）、砷化鎵（GaAs）、碳化硅（SiC）和氮化鎵（GaN）等。機械式劃片機多用于標準硅基晶圓，而激光劃片機更適合硬脆材料或超薄晶圓（如MEMS器件）。設備選擇需根據材料特性、厚度和切割要求定制。

5.精密劃片機的未來發展趨勢是什么？

未來，精密劃片機將向更智能、更環保的方向發展。趨勢包括集成人工智能和物聯網，實現自適應切割和預測性維護；采用新型激光技術（如超短脈沖激光）以減少熱影響；并推動多工藝集成，與檢測、封裝設備形成智能生產線。此外，隨著半導體器件小型化，劃片機將面臨切割3D結構等新挑戰，驅動持續創新。

通過以上分析與FAQ，我們可以看到精密劃片機在晶圓廠中的廣泛應用和深遠影響，它不僅提升了制造水平，還為未來技術革新奠定了基礎。
