隨著全球能源轉型和電子設備的高效化需求不斷增長，功率半導體作為電力轉換和控制的核心器件，正日益受到重視。功率半導體器件，如絕緣柵雙極型晶體管（IGBT）、金屬氧化物半導體場效應晶體管（MOSFET）以及碳化硅（SiC）和氮化鎵（GaN）等寬禁帶半導體，廣泛應用于電動汽車、可再生能源系統、工業電機驅動和智能電網等領域。這些器件要求高可靠性、高效率和高功率密度，而制造過程中的精密加工技術尤為關鍵。

其中，精密劃片機作為半導體后道制程中的核心設備，通過高精度切割晶圓，確保芯片的完整性和性能，成為功率半導體領域不可或缺的解決方案。本文將詳細探討精密劃片機在功率半導體制造中的應用、優勢及未來趨勢。

精密劃片機概述

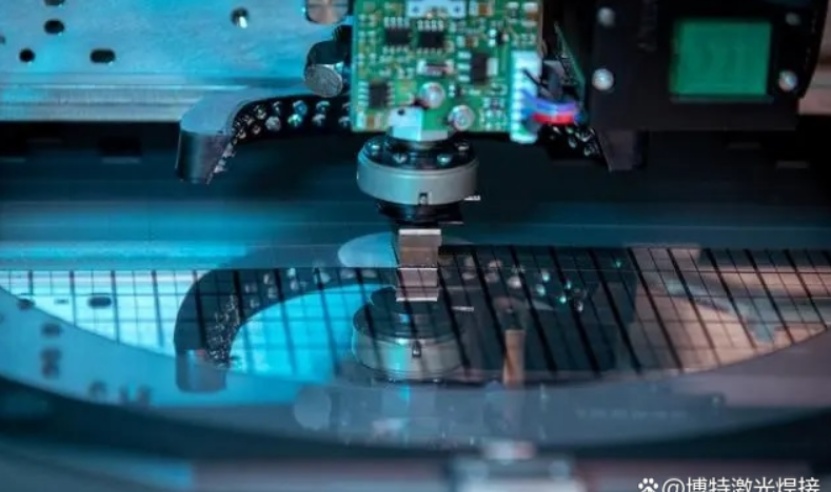

精密劃片機是一種用于半導體晶圓切割的高精度設備，主要功能是將晶圓分割成獨立的芯片。其工作原理基于機械或激光切割技術：機械劃片使用金剛石刀片進行物理切割，而激光劃片則利用高能激光束實現非接觸式切割。這兩種方式均追求高精度、高速度和低損傷，以適應不同半導體材料的特性。例如，激光劃片機通過調整波長和功率，可以有效減少熱影響區（HAZ），避免材料微裂紋和邊緣缺陷。

精密劃片機通常集成視覺定位系統、自動化控制系統和實時監測模塊，確保切割位置誤差控制在微米級別，從而滿足功率半導體對尺寸一致性和可靠性的嚴苛要求。

在功率半導體領域，精密劃片機的應用尤為關鍵，因?yàn)楣β势骷捎煤衲ぞA或高硬度材料（如SiC），傳統切割方法容易導致芯片邊緣損傷、裂紋或污染，進而影響器件的電氣性能和壽命。通過精密劃片機，制造商可以實現更精細的切割線寬和深度控制，減少后續封裝過程中的故障率。

功率半導體制造挑戰

功率半導體器件與普通集成電路相比，具有高電壓、大電流和高溫操作的特點，這給制造過程帶來諸多挑戰。首先，功率半導體材料（如SiC和GaN）硬度高、脆性大，在切割過程中易產生微裂紋和邊緣崩缺，導致器件失效或性能下降。其次，功率器件通常需要較厚的晶圓（例如，用于高電壓應用的IGBT晶圓厚度可達數百微米），這增加了切割難度，容易引發熱應力和機械應力集中。此外，功率半導體的高可靠性要求意味著制造過程中的任何缺陷都可能放大為系統級故障，例如在電動汽車逆變器中，芯片的微小損傷可能導致整個動力系統失效。

另一個挑戰是生產效率與成本的平衡。功率半導體市場競爭激烈，制造商需在保證高質量的同時，提高產量并降低制造成本。傳統切割方法，如刀片劃片，雖然成本較低，但精度有限，且容易造成材料浪費和工具磨損。而激光切割雖精度高，但設備投資和維護成本較高。因此，如何在功率半導體制造中實現高精度、低損傷和高效率的切割，成為行業亟需解決的問題。

精密劃片機的解決方案

精密劃片機通過技術創新和系統集成，為功率半導體制造提供了全面的解決方案，具體體現在以下幾個方面：

高精度切割與尺寸控制

精密劃片機采用先進的運動控制系統和高分辨率視覺定位，確保切割位置精度達到微米級。這對于功率半導體至關重要，因?yàn)樾酒叽绲奈⑿∑羁赡軐?dǎo)致電氣特性不均，例如在IGBT器件中，切割不精準會引發局部電場集中，降低擊穿電壓。通過精密劃片機，制造商可以實現一致的芯片尺寸，減少參數分散性，提高器件整體性能。例如，在SiC功率器件制造中，激光劃片機通過優化光束參數，能夠?qū)崿F(xiàn)窄縫切割（切口寬度小于10微米），最大限度保留晶圓有效面積，提升產出率。

低損傷與高可靠性

功率半導體對芯片邊緣質量要求極高，任何微裂紋或污染都可能成為失效點。精密劃片機通過非接觸式激光切割或優化刀片設計，顯著減少機械應力和熱損傷。激光劃片機利用短脈沖激光（如紫外激光）實現“冷加工”，最小化熱影響區，避免材料熔融或裂紋擴展。同時，集成實時監測系統可檢測切割過程中的異常，及時調整參數，確保每片芯片的邊緣光滑完整。這直接提升了功率器件的可靠性和壽命，例如在新能源汽車中，使用精密劃片機制造的SiCMOSFET表現出更低的開關損耗和更高的溫度穩定性。

高效率與自動化

精密劃片機支持高速切割和自動化上下料系統，大幅提高生產效率。在功率半導體量產中，自動化劃片機可實現每小時數千片芯片的切割速度，同時通過智能軟件優化切割路徑，減少空行程和時間浪費。此外，設備兼容多種晶圓尺寸和材料，從傳統的硅基到新興的SiC和GaN，提供靈活的制造解決方案。這不僅降低了人力成本，還通過數據追溯系統實現全程質量監控，符合工業4.0標準。

成本優化與可持續性

盡管精密劃片機初始投資較高，但其長期效益顯著。通過提高良率和減少材料浪費，制造商能夠降低單位芯片成本。例如，在光伏逆變器用功率模塊制造中，精密劃片機將良率從90%提升至98%以上，直接節省了原材料和返工費用。同時，激光劃片機無需更換刀片，減少了耗材使用，符合綠色制造趨勢。

應用案例與優勢

在實際應用中，精密劃片機已廣泛應用于各類功率半導體器件制造。以電動汽車領域的IGBT模塊為例，采用激光精密劃片機后，芯片切割精度提升至±1微米，邊緣損傷率降低50%，顯著提高了模塊的功率密度和可靠性。在可再生能源領域，SiC基功率器件通過精密劃片機實現高效切割，支持更高頻率操作，提升了太陽能逆變器的轉換效率。

總體而言，精密劃片機的優勢包括：提升產品性能與可靠性、降低制造成本、加速新產品開發周期。隨著5G和物聯網發展，功率半導體需求持續增長，精密劃片機將成為推動行業創新的關鍵工具。

結論

精密劃片機在功率半導體領域的解決方案，不僅解決了高精度切割和低損傷制造的技術難題，還通過自動化和智能化提升了整體產業效率。未來，隨著寬禁帶半導體材料的普及和器件微型化趨勢，精密劃片機將向更高精度、更低成本和更環保方向發展，例如集成人工智能優化切割參數，或開發新型激光源以適應多層器件切割。功率半導體作為能源革命的核心，其制造水平的提升離不開精密劃片機的持續創新，這將為全球可持續發展注入新動力。

常見問題解答（FAQ）

1.什么是精密劃片機？它在半導體制造中起什么作用？

精密劃片機是一種高精度設備，用于將半導體晶圓切割成獨立芯片。它通過機械刀片或激光技術實現微米級切割，確保芯片尺寸一致和邊緣完整。在半導體制造中，它位于后道制程，直接影響芯片的良率和性能，尤其在功率半導體領域，能減少損傷，提高器件可靠性。

2.為什么功率半導體領域特別需要精密劃片機？

功率半導體器件（如IGBT和SiC器件）通常采用高硬度、脆性材料，且要求高可靠性和高效率。傳統切割方法易導致微裂紋和邊緣缺陷，影響電氣性能。精密劃片機提供高精度、低損傷切割，解決這些挑戰，確保器件在高壓、高溫環境下穩定運行，滿足汽車和工業應用的需求。

3.精密劃片機與傳統切割方法相比有哪些優勢？

與傳統刀片切割相比，精密劃片機（尤其是激光型）具有更高精度（微米級）、更低損傷（減少熱影響和裂紋）、更高效率（自動化和高速切割）以及更好適應性（處理多種材料如SiC）。它還能降低材料浪費和提高良率，從而優化整體制造成本。

4.在功率半導體制造中，精密劃片機如何提高產品良率？

精密劃片機通過精確控制切割位置和深度，減少芯片邊緣的微裂紋和崩缺，避免后續封裝中的故障。實時監測系統能及時調整參數，確保每片芯片質量一致。例如，在SiC器件制造中，使用激光劃片可將良率提升至98%以上，降低廢品率和返工成本。

5.未來精密劃片機技術的發展趨勢是什么？

未來，精密劃片機將趨向智能化和多功能化，例如集成AI算法優化切割過程，開發超快激光技術以進一步減少熱損傷，并支持三維器件和異質集成切割。同時，設備將更注重能效和環保，適應功率半導體微型化和寬禁帶材料的發展，助力新能源汽車和可再生能源等新興領域。
