激光焊接作為現代精密制造的核心技術，因其能量密度高、熱影響區小、加工精度高、易于自動化集成等顯著優勢，已成為動力電池、3C消費電子電池等生產過程中不可或缺的關鍵工藝。它直接關系到電池模組的連接可靠性、安全性和一致性。其完整的工藝流程環環相扣，嚴謹而精密。

一、焊前準備階段

1.來料檢驗與清潔：

這是確保焊接質量的第一道關卡。待焊接的電池電芯（如圓柱、方形或軟包電池）、連接片（通常為鋁或銅材質）、蓋板等部件必須經過嚴格檢驗，確保尺寸、平整度、清潔度符合要求。任何微小的油污、氧化物或粉塵都會在高溫下氣化，產生氣孔、飛濺，導致虛焊或炸火，嚴重影響焊點強度和導電性。因此，通常需要采用酒精、丙酮等溶劑進行超聲波清洗，并確保在潔凈環境中進行后續操作。

2.精確定位與夾緊：

采用高精度的治具（夾具）將電池與連接片等待焊工件固定在預設位置。夾具的設計至關重要，它必須保證工件之間的裝配間隙極?。ㄍǔＲ笮∮?.1mm），并且緊密貼合。不良的配合會產生間隙，激光能量無法有效熔化工件，極易形成焊接不連續、咬邊等缺陷。同時，夾具的壓緊力需適中，既要防止工件移動，又不能壓傷電芯。

3.工藝參數設定：

根據被焊材料的材質（如鋁-鋁、鋁-銅、銅-銅）、厚度以及焊接需求（如密封焊、深熔焊），在焊接控制系統中預設一套最優化的工藝參數。這包括：

激光功率：決定輸入能量的大小。

焊接速度：影響熱輸入和熔深。

脈沖頻率/波形：對于脈沖激光，波形控制能量釋放方式，影響焊縫成型。

離焦量：激光焦點相對于工件表面的位置，正離焦或負離焦會顯著改變光斑大小和能量密度，從而控制熔深和焊縫寬度。

保護氣體及流量：通常使用高純氬氣，從側向吹向焊接區域，用以隔絕空氣，防止金屬在高溫下氧化、產生飛濺，并保護激光鏡頭不被污染。

二、焊接執行階段

1.焊縫尋址：

通過機器視覺系統（CCD相機）對工件的實際位置進行拍照定位，并與預設的理論坐標進行比對補償。這消除了因治具或來料本身的微小偏差導致的焊接路徑錯誤，確保每一道焊縫都精準落在預定軌跡上。

2.激光發射與焊接：

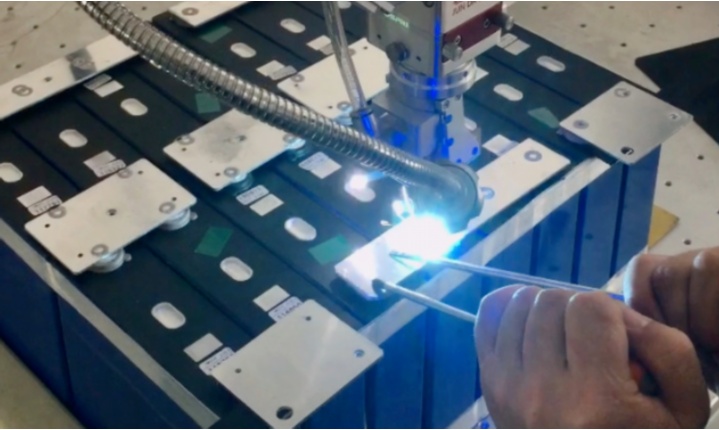

控制系統發出指令，激光器發出高能激光束，通過振鏡或機器人運動系統，精確掃描到工件接合部位。激光能量被金屬表面吸收，瞬間使局部金屬熔化并形成一個熔池。隨著激光束的勻速移動，熔池隨之向前推進，并在后方冷卻凝固，形成一條連續、均勻、美觀的焊縫。

在此過程中，實時監測系統（如PSD光斑追蹤、熔深監測等）會持續工作，對焊接過程中的等離子體、反射光等信號進行采集分析，一旦發現異常（如穿孔、未焊透），可立即反饋給控制系統進行報警或參數微調。

三、焊后處理與檢驗階段

1.初步清潔與冷卻：

焊接完成后，工件會在治具上短暫停留自然冷卻，使焊縫金屬完成結晶。有時會使用氣槍吹除焊縫表面附著的少量煙塵和濺射物。

2.質量檢驗：

這是保證產品出廠質量的最終環節，通常采用多種方式結合：

外觀檢驗：通過肉眼或自動化視覺檢測設備，檢查焊縫表面是否連續、均勻，有無裂紋、咬邊、凹坑、過度凸起、飛濺等明顯缺陷。

無損檢測：

密封性檢測（氣密性檢測）：對于電池蓋板等需要絕對密封的部位，使用氦質譜檢漏儀進行檢測，確保無泄漏。

X射線檢測：利用X光透視焊縫內部，檢查是否存在氣孔、裂紋、未熔合等內部缺陷。

破壞性檢測（抽檢）：定期對生產線上的樣品進行抽檢，通過進行撕裂試驗、金相分析、拉伸剪切測試等，定量地分析焊縫的熔深、熔寬以及力學強度是否達標。

3.數據追溯：

整個焊接過程中的關鍵參數（如功率、速度、能量等）和檢測結果都會被記錄并綁定到該電池模組的唯一編碼上，實現全生命周期的質量追溯。

總結

電池激光焊接工藝流程是一個集機械、光學、自動化、材料科學于一體的系統性工程。從嚴謹?shù)暮盖皽?zhǔn)備，到精準的焊接執行，再到全面的焊后檢驗，每一個環節都至關重要。只有對每個細節進行嚴格控制，才能生產出安全、可靠、高性能的電池產品，為新能源汽車、儲能系統等高端應用領域提供堅實的動力核心。
