新能源電池極耳激光焊接缺陷分析

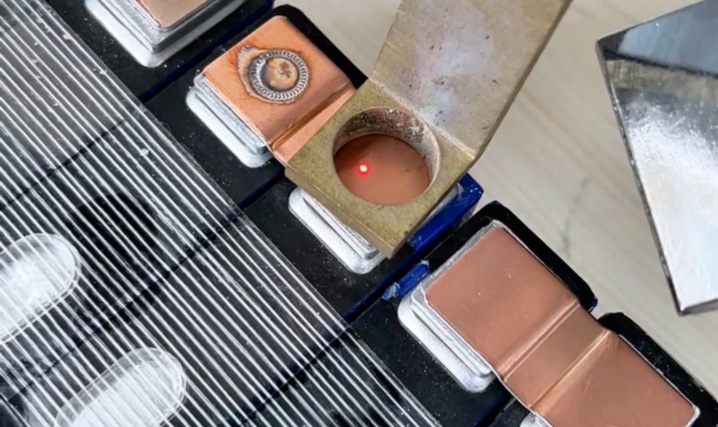

隨著新能源汽車產(chǎn)業(yè)的快速發(fā)展，動力電池作為核心部件，其制造工藝的可靠性與一致性受到廣泛關(guān)注。極耳焊接作為電池電芯制造中的關(guān)鍵工序，直接影響電池的內(nèi)阻、安全性和循環(huán)壽命。激光焊接因其能量集中、效率高、易于自動化等優(yōu)勢，已成為極耳焊接的主流工藝。然而，在實際應(yīng)用中，焊接缺陷仍時有發(fā)生，嚴重影響電池質(zhì)量。本文將對極耳激光焊接中常見的缺陷類型、成因及控制措施進行分析。

一、常見焊接缺陷類型及特征

1.虛焊/未熔合

表現(xiàn)為焊接界面未形成有效冶金結(jié)合，連接強度不足。微觀上可見焊縫邊緣存在未熔化的母材或明顯的分層。虛焊會導(dǎo)致電池內(nèi)阻增大，局部過熱，甚至在充放電過程中因應(yīng)力集中而斷裂。

2.焊穿

激光能量過高或焊接速度過慢導(dǎo)致極耳或集流體被燒穿，形成孔洞。焊穿會破壞極耳的結(jié)構(gòu)完整性，引發(fā)電池內(nèi)部短路，甚至造成電解液泄漏，存在嚴重安全隱患。

3.裂紋

包括熱裂紋和冷裂紋。熱裂紋多出現(xiàn)在焊縫中心，由于低熔點共晶物在凝固過程中被拉裂所致；冷裂紋則與氫致脆化和殘余應(yīng)力有關(guān)。裂紋會顯著降低焊接接頭的疲勞強度和導(dǎo)電性能。

4.氣孔

焊縫內(nèi)部或表面存在球形或蝌蚪形空洞。氣孔會減少焊縫有效截面積，引起應(yīng)力集中，并可能成為腐蝕起始點，長期使用中加速性能衰減。

5.飛濺

焊接過程中金屬蒸氣劇烈噴發(fā)帶動熔融金屬向外飛散，在焊縫周圍形成金屬顆粒。飛濺不僅污染電芯內(nèi)部環(huán)境，還可能刺穿隔膜，導(dǎo)致電池短路。

二、缺陷產(chǎn)生的主要原因

1.材料因素

-表面狀態(tài)：極耳（通常為鋁或銅）和集流體表面的氧化膜、油污、水分等會阻礙激光能量吸收，導(dǎo)致焊接不穩(wěn)定。鋁材表面的高反射率也對激光焊接工藝提出了更高要求。

-材料匹配：異種金屬焊接（如鋁-銅）時，因熱物理性能差異大，易形成脆性金屬間化合物，增加裂紋敏感性。

2.工藝參數(shù)不當(dāng)

-激光功率：功率過低易導(dǎo)致未熔合，過高則會引起焊穿和飛濺。

-焊接速度：速度過快熱量輸入不足，形成虛焊；過慢則熱輸入過大，造成燒損。

-離焦量：影響光斑直徑和能量密度，不當(dāng)?shù)碾x焦量會顯著改變焊縫形貌。

-保護氣體：流量不足或噴嘴位置不當(dāng)會導(dǎo)致焊縫氧化，形成氣孔和夾渣。

3.設(shè)備與工裝問題

-激光器穩(wěn)定性：激光輸出功率波動、光束模式劣化會直接影響焊接質(zhì)量。

-夾具設(shè)計：極耳與集流體之間的裝配間隙控制不當(dāng)是產(chǎn)生虛焊的主要原因之一。夾具的壓緊力和一致性對焊接質(zhì)量至關(guān)重要。

三、質(zhì)量控制與改進措施

1.工藝優(yōu)化

-通過正交試驗等方法系統(tǒng)優(yōu)化激光功率、焊接速度、脈沖頻率等參數(shù)，建立穩(wěn)定的工藝窗口。

-針對高反射材料，可采用擺動焊接或雙光束焊接技術(shù)改善能量耦合效率。

2.過程監(jiān)控

-引入實時監(jiān)測系統(tǒng)，如等離子體光譜監(jiān)測、視覺檢測等，及時識別焊接異常。

-對焊接過程中的聲、光、電信號進行采集分析，實現(xiàn)缺陷的早期預(yù)警。

3.材料前處理

-加強來料檢驗，確保極耳和集流體表面清潔度。

-采用機械或化學(xué)方法去除氧化膜，必要時進行表面鍍層處理。

4.設(shè)備維護

-定期校準(zhǔn)激光光路，檢查冷卻系統(tǒng)和光學(xué)鏡片狀態(tài)。

-保證夾具定位精度和壓緊力均勻性，減少裝配變異。

結(jié)語

極耳激光焊接質(zhì)量直接關(guān)系到動力電池的性能與安全。通過深入分析焊接缺陷的形成機理，從材料、工藝、設(shè)備等多維度實施系統(tǒng)控制，可以有效提升焊接一致性和可靠性。隨著在線檢測技術(shù)和智能控制算法的不斷發(fā)展，極耳焊接工藝正朝著“零缺陷”目標(biāo)穩(wěn)步邁進，為新能源汽車產(chǎn)業(yè)提供更安全、更高效的動力保障。
