視覺定位激光打標機原理與技術解析

一、系統組成與工作原理

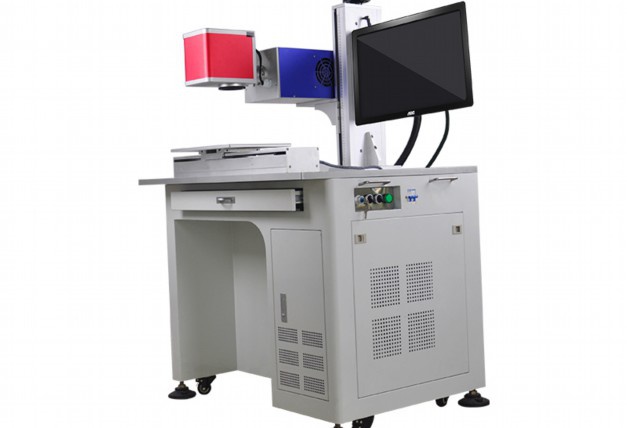

視覺定位激光打標機是一種融合機器視覺與激光加工技術的高精度自動化設備，其核心原理是通過圖像識別技術實現目標物體的精確定位，再由激光器完成標記加工。系統主要由三部分構成：

1. 視覺定位系統

– 采用高分辨率工業相機（CCD/CMOS）捕捉工件圖像

– 內置環形光源或同軸光源確保成像質量

– 圖像處理算法完成特征識別與坐標標定

2. 激光打標系統

– 光纖/CO2/紫外激光器（功率10W-100W）

– 振鏡掃描系統控制激光焦點移動

– 場鏡組調節光斑尺寸（0.01-0.5mm）

3. 運動控制系統

– 伺服電機驅動XYZ三軸移動平臺

– 實時坐標轉換算法（圖像坐標→機械坐標）

– 閉環反饋確保定位精度±0.01mm

二、關鍵技術實現流程

1. 圖像采集與預處理

通過多角度光源組合消除反光干擾，采用高斯濾波和直方圖均衡化算法增強圖像對比度。典型分辨率可達500萬像素，單幀處理時間<50ms。 2. 特征定位算法 運用SIFT/SURF特征點檢測技術，結合模板匹配（歸一化互相關法）實現目標識別。通過Hough變換檢測邊緣輪廓，定位精度可達0.005mm。 3. 坐標轉換校準 建立相機坐標系與機械坐標系的映射關系，采用仿射變換矩陣進行非線性校正。通過九點標定法消除鏡頭畸變，轉換誤差控制在3μm以內。 4. 動態補償機制 集成實時位置傳感器（編碼器分辨率0.1μm），根據工件位移自動調整激光路徑。溫度補償模塊可消除熱變形影響，確保連續加工穩定性。 三、技術優勢與應用場景 1. 核心優勢 - 實現±5μm級重復定位精度 - 支持多品種小批量柔性生產 - 加工速度達10000mm/s - 兼容金屬/塑料/陶瓷等材料 2. 典型應用領域 - 電子元件：PCB板二維碼雕刻 - 精密模具：序號碼自動標刻 - 醫療器械：UDI唯一標識打標 - 汽車零部件：VIN碼動態追蹤 四、發展趨勢 隨著深度學習算法的應用，新一代設備正朝著智能化方向發展。通過YOLO目標檢測模型，識別準確率提升至99.8%；結合數字孿生技術，可實現虛擬調試與工藝優化。工業4.0環境下，設備通過OPC UA協議與MES系統集成，構建全自動化產線。 該技術將機器視覺的定位能力與激光加工的高效特性相結合，在微米級精密制造領域具有不可替代的優勢，持續推動智能制造向更高精度、更強適應性方向發展。

視覺打標機操作與保養規程

一、目的

規范視覺打標機的操作流程及日常維護要求，確保設備安全運行，延長使用壽命，保障產品質量與操作人員安全。

二、適用范圍

適用于全自動/半自動視覺定位激光打標機的操作、維護及故障處理。

三、安全須知

1. 操作人員須經專業培訓并考核合格后方可上崗

2. 作業時需佩戴防護眼鏡，禁止裸眼直視激光束

3. 設備運行時禁止打開防護罩或觸摸運動部件

4. 緊急情況下立即按下急停按鈕并切斷電源

5. 工作區域保持干燥通風，禁止存放易燃易爆物品

四、操作流程

（一）開機準備

1. 檢查設備電源線、接地線連接狀態

2. 確認冷水機水位在MAX-MIN標線之間

3. 清潔工作臺面及光學鏡頭，去除粉塵雜質

4. 檢查氣源壓力（0.5-0.7MPa）是否正常

（二）系統啟動

1. 開啟總電源開關

2. 啟動計算機及控制軟件

3. 預熱激光器（按設備說明書要求時長）

4. 執行設備自檢程序

（三）參數設置

1. 導入產品CAD圖紙或模板文件

2. 設置激光功率（建議初始值40-60%）

3. 調整掃描速度（300-1000mm/s）

4. 設定打標頻率（20-80kHz）

5. 校準視覺定位系統（CCD對焦精度±0.01mm）

（四）工件裝夾

1. 使用專用治具固定工件，平面度誤差≤0.1mm

2. 確保工件表面清潔無油污

3. 確認定位基準面與程序設定一致

（五）啟動打標

1. 執行視覺定位校準（重復定位精度≤±0.02mm）

2. 進行樣品試打并檢測質量

3. 批量生產時每30件抽檢1次

4. 異常報警立即停機檢查

（六）關機程序

1. 關閉激光電源

2. 退出控制軟件并關閉計算機

3. 切斷主電源

4. 清潔工作區域并填寫運行記錄

五、保養維護

（一）日常保養

1. 用無水酒精清潔光學鏡片（單向擦拭）

2. 清理導軌及絲杠殘留物

3. 檢查各連接線纜狀態

4. 排空空氣過濾器積水

（二）周保養

1. 給直線導軌添加專用潤滑脂（ISO VG32）

2. 校準激光光路系統

3. 檢測冷水機水質（電導率≤20μS/cm）

4. 備份系統參數及程序文件

（三）月保養

1. 檢查激光器輸出功率衰減情況

2. 清潔散熱風扇濾網

3. 檢測接地電阻（≤4Ω）

4. 緊固各機械連接部件

（四）年度維護

由專業工程師進行：

1. 更換冷卻循環水

2. 檢測激光器壽命

3. 校準運動系統精度

4. 更新控制軟件版本

六、常見故障處理

1. 定位偏差：重新標定視覺系統，檢查治具精度

2. 打標模糊：清潔聚焦鏡，調整離焦量±0.5mm

3. 功率下降：檢測激光器壽命，清潔光路系統

4. 系統死機：重啟控制器，檢查散熱系統

七、記錄管理

1. 完整填寫《設備運行日志》

2. 保存維護保養記錄3年以上

3. 重大故障建立專項維修檔案

本規程應根據設備升級情況及時修訂，操作人員需定期參加復訓。設備連續運行時間不得超過8小時，環境溫度應控制在15-30℃，濕度≤70%RH。

激光打標機定位技巧詳解

激光打標機的精準定位是確保加工質量的核心環節。無論是金屬標刻、塑料蝕刻還是陶瓷標記，定位偏差超過0.1mm就可能影響成品效果。本文將系統解析激光設備的定位優化方案，涵蓋機械調試、軟件配置和操作規范三大維度。

一、機械系統精準校準

1. 光路校準流程

使用校準靶紙進行激光光斑調試，確保激光束與振鏡中心軸重合。建議采用”三點校準法”：在加工平面選取左上、右下、中心三個基準點，通過調整反射鏡組使光斑偏差小于0.05mm。工業級設備應配備激光干涉儀，定期檢測光路偏移量。

2. 焦距動態補償

針對曲面工件，建議采用Z軸自動調焦系統。當加工高度變化超過±5mm時，需重新計算焦平面位置。例如在圓柱體表面打標時，可采用旋轉夾具配合實時高度傳感器，實現動態焦距補償。

二、軟件參數優化設置

1. 坐標系匹配

導入CAD圖紙時需確保設計原點與機械原點一致。建議采用”三點定位法”：在工件表面標記三個參考點，通過軟件自動對齊坐標系。對于批量加工，建議建立工件定位數據庫，存儲不同型號的坐標參數。

2. 定位補償算法

當加工速度超過8000mm/s時，需啟用軌跡預測補償功能。在參數設置中調整”提前量”參數，建議設置為速度值的0.3%-0.5%。例如10m/s速度下，提前量應設定為30-50μm。

三、實操定位技巧

1. 輔助定位系統應用

（1）紅光預覽定位：開啟輔助紅光，通過十字線校準加工位置，適用于平面工件粗定位

（2）CCD視覺定位：搭配500萬像素工業相機，可實現±0.02mm的定位精度

（3）激光測距模塊：在異形件加工時，通過非接觸測距確定加工起始點

2. 定位工裝設計

建議采用模塊化真空吸附夾具，根據工件形狀設計專用定位槽。對于微小零件（<5mm），推薦使用顯微放大裝置輔助定位。批量加工時可在工裝上加裝機械限位裝置，誤差控制在±0.1mm以內。 四、常見問題解決方案 1. 位置偏移修正 當出現系統性偏移時，按"3×3九點測試法"檢測：在加工區域均勻分布九個測試點，記錄實際打標位置與理論位置的偏差，通過軟件補償參數進行整體校正。 2. 重復定位優化 定期檢查傳動系統：直線導軌每月潤滑1次，滾珠絲桿每季度檢測反向間隙。建議使用激光干涉儀檢測定位重復性，標準設備應達到±0.01mm的重復定位精度。 五、特殊材料處理方案 1. 透明材料定位 加工玻璃、亞克力等透明材質時，建議在底面粘貼定位貼紙，通過透射紅光輔助定位。對于超薄材料（厚度<1mm），需使用雙面真空吸附平臺防止位移。 2. 反光表面處理 針對鏡面不銹鋼等反光材料，可臨時噴涂啞光定位涂層，加工完成后用酒精擦拭?；虿捎玫凸β始す猓?10W）預打定位標記點。 精密定位是激光加工的核心競爭力。通過機械校準（誤差<0.05mm）、軟件補償（動態調整0.5%）、工裝優化（模塊化設計）三位一體的解決方案，可使定位精度提升40%以上。建議建立定期維護檔案，記錄每次校準數據和加工參數，形成完整的質量控制閉環。對于高精度需求（<0.02mm），推薦配置視覺定位系統和環境溫控裝置（±1℃），確保加工穩定性。
