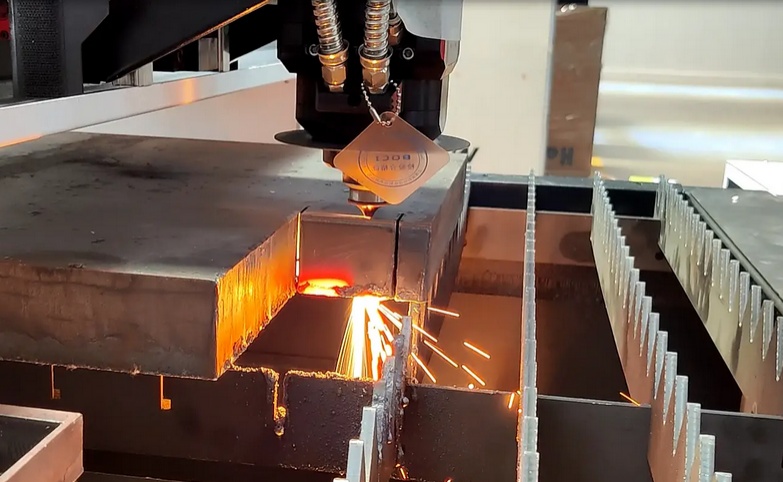

在現代制造業中，精密激光切割機以其高精度、高效率的特點，廣泛應用于金屬加工、電子元件制造等領域。而CCD（Charge-CoupledDevice）攝像定位系統作為輔助設備，能夠通過圖像識別技術實時監測工件位置，確保切割路徑的準確性。然而，激光切割機與CCD攝像系統的協同工作依賴于精確的標定過程。標定是指將攝像頭的圖像坐標系與激光切割機的機械坐標系對齊，以消除誤差，提高整體精度。

本文將詳細介紹精密激光切割機與CCD攝像定位的標定技巧，包括準備工作、步驟方法、常見問題及解決方案，幫助操作人員實現高效、可靠的系統集成。

一、標定的重要性及基本原理

標定是確保激光切割機與CCD攝像系統協同工作的基礎。如果沒有正確標定，攝像頭捕獲的圖像坐標可能與實際激光切割位置存在偏差，導致切割錯誤、材料浪費甚至設備損壞?；驹硎峭ㄟ^數學變換（如仿射變換或透視變換）將攝像頭的像素坐標映射到激光切割機的機械坐標。這通常涉及使用標定板（如棋盤格或圓形圖案）作為參考物，通過圖像處理算法計算轉換矩陣。標定過程不僅包括空間對齊，還需考慮鏡頭畸變、光照條件等因素，以確保系統在動態環境中保持穩定。

二、標定前的準備工作

在進行標定前，需做好充分準備，以確保過程順利。首先，檢查設備狀態：確保激光切割機處于正常工作狀態，CCD攝像頭鏡頭清潔，無灰塵或污漬。同時，準備標定工具，如高精度標定板（推薦使用黑白棋盤格，其圖案易于識別）、固定夾具以及標定軟件（常見的有OpenCV庫或?qū)Ｓ霉I(yè)軟件）。環境因素也至關重要：工作區域應光線均勻，避免強光或陰影干擾；溫度穩定，防止設備熱膨脹影響精度。此外，操作人員需熟悉基本圖像處理知識，并備份系統參數，以防標定失敗時恢復原狀。

三、標定步驟詳解

標定過程可分為硬件安裝、圖像采集、參數計算和驗證四個階段。以下是詳細步驟：

1.硬件安裝與初始設置：將標定板固定在激光切割機工作臺上，確保其平整且位置已知。調整CCD攝像頭焦距和角度，使其能清晰捕捉標定板全景。連接攝像頭與控制系統，并啟動標定軟件。設置激光切割機至待機模式，避免誤操作。

2.圖像采集與預處理：通過軟件控制攝像頭拍攝多張標定板圖像（建議至少10張，覆蓋不同角度和位置）。圖像應包括完整棋盤格，并避免模糊或過曝。使用軟件進行預處理，如去噪、二值化和邊緣檢測，以提取角點或特征點。例如，在OpenCV中，可使用函數如`findChessboardCorners`自動識別角點。

3.參數計算與坐標系轉換：基于提取的特征點，軟件計算攝像頭的內參（如焦距、主點坐標）和外參（如旋轉和平移矩陣）。內參用于校正鏡頭畸變，外參用于將圖像坐標轉換為機械坐標。計算完成后，生成轉換矩陣并導入激光切割機控制系統。這一步可能需迭代優化，以最小化重投影誤差（通常控制在0.1像素以內）。

4.驗證與微調：使用測試工件進行實際切割驗證。例如，在工件上標記參考點，通過攝像頭定位后執行切割，檢查切割位置是否與標記一致。如果偏差超過允許范圍（如±0.1mm），需微調參數：重新采集圖像、調整光照或檢查機械松動。重復驗證直至精度達標。

四、常見挑戰及解決方案

標定過程中常遇到以下挑戰：首先，圖像質量差可能導致特征提取失敗，解決方案是優化光照并使用高對比度標定板。其次，機械振動或溫度變化引入誤差，建議在穩定環境中操作并定期校準。此外，軟件算法兼容性問題可通過更新驅動或使用標準化庫解決。操作人員經驗不足時，應接受培訓或參考手冊，避免主觀誤判。

五、維護與優化建議

標定后，定期維護是保證長期精度的關鍵。每周檢查攝像頭鏡頭和標定板狀態，每月進行一次快速驗證標定。同時，記錄標定參數和歷史數據，便于追蹤性能變化。對于高精度應用，可考慮使用多攝像頭系統或集成傳感器（如激光測距儀）以增強魯棒性。

總之，精密激光切割機與CCD攝像定位的標定是一個系統化過程，需注重細節和反復驗證。通過科學的方法和持續維護，可以顯著提升生產效率和產品質量，推動智能制造發展。

常見問題解答（FAQ）

1.問：為什么精密激光切割機需要與CCD攝像系統進行標定？

答：標定是為了確保CCD攝像頭捕獲的圖像坐標與激光切割機的機械坐標精確對齊。如果不標定，圖像識別的位置偏差會導致切割錯誤，例如切割線偏移或材料浪費。標定通過數學轉換消除系統誤差，提高整體精度和可靠性，適用于高精度加工場景。

2.問：標定過程中最常見的錯誤是什么？如何避免？

答：最常見錯誤包括圖像采集不清晰、標定板放置不當以及參數計算錯誤。避免方法：確保光照均勻，使用高質量標定板并固定牢固；在圖像采集時覆蓋多角度；使用可靠軟件并驗證重投影誤差。此外，操作前培訓和實踐可以減少人為失誤。

3.問：標定需要多長時間？是否可以在生產過程中進行？

答：標定時間因系統復雜度和經驗而異，通常需30分鐘到2小時。包括準備、采集、計算和驗證。不建議在生產過程中進行，因?yàn)闃?biāo)定需停機操作，可能干擾生產節奏。最好在設備安裝、維護或更換組件后執行，以確保安全性和準確性。

4.問：如何驗證標定結果是否準確？

答：驗證方法包括使用測試工件進行實際切割對比：在工件上設置已知位置點，通過CCD定位后激光切割，測量偏差是否在允許范圍內（如±0.1mm）。軟件工具也可計算重投影誤差；如果誤差較小，說明標定成功。定期重復驗證可以監控性能變化。

5.問：標定后，如何維護系統的長期精度？

答：維護措施包括：定期清潔攝像頭鏡頭和標定板，防止污垢影響；每月進行一次快速標定驗證；監控環境因素如溫度和振動；記錄參數變化以便追溯。如果設備移動或升級，需重新標定。長期使用中，建議使用自動標定功能或集成傳感器以簡化維護。
