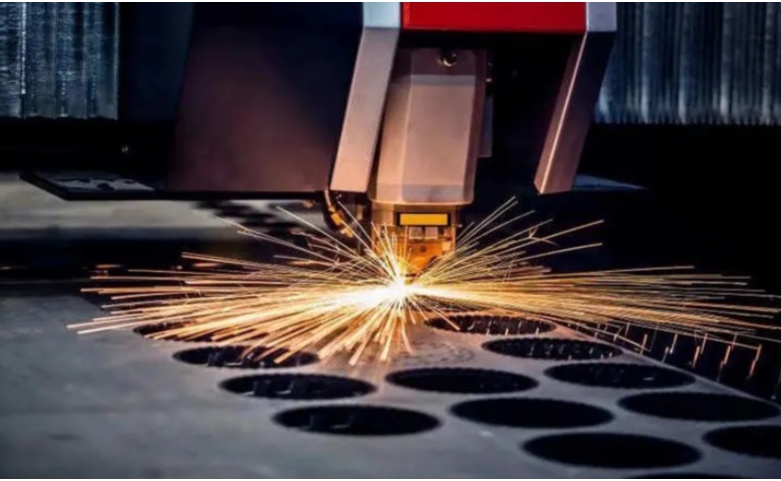

在現代精密制造領域，小幅面激光切割機因其高精度、高靈活性的特點，被廣泛應用于3C電子、醫療器械、珠寶首飾、精密模具等行業的精細加工。而CCD視覺系統的引入，更是將激光切割的自動化與智能化水平推向了新的高度。它賦予了機器“眼睛”，使其能夠自動識別材料位置、補償加工誤差，實現精準定位切割。

然而，要讓這雙“眼睛”看得準、看得精，一個至關重要的前提就是——視覺標定。視覺標定是連接圖像像素世界與機床物理世界的橋梁。簡單來說，它的目的就是建立一個精確的數學關系，使得相機在圖像中看到的每一個像素點，都能對應到機床坐標系中的一個具體物理位置。本文將詳細解析小幅面激光切割機CCD視覺系統的標定步驟。

一、標定前的準備工作

“工欲善其事，必先利其器”。在開始標定前，必須做好充分的準備。

1.硬件檢查：

相機與鏡頭：確保CCD相機和鏡頭固定牢固，無松動。清潔鏡頭表面，避免灰塵、油污影響圖像質量。

光源：檢查環形光源或同軸光源是否工作正常，光照是否均勻、穩定。不均勻的光照會產生陰影，嚴重影響標定精度。

標定板：準備一塊高精度的標準標定板。對于小幅面設備，通常使用棋盤格或圓點陣列標定板。標定板的精度直接決定最終的標定精度。

機床平臺：清理機床工作臺，確保臺面平整、潔凈。

2.軟件準備：

啟動激光切割機的控制軟件，并進入視覺標定模塊。

確保軟件已正確識別并連接到CCD相機，能夠?qū)崟r(shí)顯示清晰的圖像。

3.環境要求：

在光照穩定的環境中進行操作，避免外界自然光或頻閃燈光直射到標定區域，建議在室內或使用遮光罩。

二、標定步驟詳解（以常見的九點標定法為例）

九點標定法（或稱N點標定法）是視覺定位中最常用且有效的方法，其核心思想是通過多個已知的物理坐標點與其在圖像中對應的像素坐標點，計算出一個轉換矩陣。

第一步：安裝標定板

將標定板平整地放置在激光切割機的工作臺面上，preferably放置在加工時材料的常用位置。確保標定板與臺面緊密貼合，無翹曲。

第二步：相機對焦與圖像優化

1.在軟件中打開實時預覽畫面，調整相機的焦距和光圈，使標定板上的圖案（如棋盤格角點或圓點中心）呈現最清晰的狀態。

2.調整光源的亮度，使圖像對比度鮮明，特征點邊緣銳利，同時避免過度曝光。一個好的圖像是成功標定的基礎。

第三步：建立坐標對應關系（核心步驟）

1.采集像素坐標：在軟件中標定界面，使用鼠標或軟件工具，依次精確點擊標定板上預先設定的N個特征點（通常是9個，分布在視野的四個角和中心區域）。每點擊一個點，軟件會記錄下該點在圖像中的像素坐標(Ui,Vi)。點的分布應盡可能覆蓋整個相機視野和未來的加工區域，以減小畸變帶來的誤差。

2.錄入物理坐標：這是最關鍵的一步。將激光頭（或?qū)Ｓ玫闹甘竟猓┮苿?dòng)到剛才點擊的那個特征點的正中心。例如，你點擊了標定板左上角的第一個點，然后你就用控制軟件或手輪，精確地將激光焦點移動到這個點的中心。此時，機床坐標系記錄的坐標(Xi,Yi)就是這個點的物理坐標。在軟件中，將這個物理坐標值輸入到與第一個像素點對應的位置。

3.重復操作：重復步驟1和2，直到完成所有N個點（如9個點）的像素坐標與物理坐標的配對錄入。

第四步：計算轉換參數

當所有點的坐標對都錄入完成后，點擊軟件上的“計算”或“標定”按鈕。軟件內部會運用最小二乘法等算法，計算出一個最佳的仿射變換或透視變換矩陣。這個矩陣包含了縮放、旋轉、平移以及可能的傾斜等參數。它能夠?qū)⑷魏蜗袼刈鴺?biāo)(U,V)通過數學運算轉換為準確的物理坐標(X,Y)。

第五步：驗證標定精度

標定完成后，絕不能直接用于生產，必須進行精度驗證。

1.隨機點驗證：在標定板上隨機選取幾個未用于標定的特征點。

2.視覺定位：使用相機識別這些點的位置。

3.移動驗證：命令機床移動到這些點。

4.觀察偏差：觀察激光頭實際停留位置與特征點真實中心的偏差。使用高倍率放大鏡或二次元測量儀可以更精確地測量這個偏差值。

5.評估結果：如果偏差值在設備允許的加工精度范圍內（例如±0.01mm），則標定成功。如果偏差過大，則需要分析原因，重新進行標定。

三、標定過程中的注意事項

穩定性：在整個標定過程中，相機、鏡頭、標定板三者之間的相對位置必須保持絕對固定，任何微小的移動都會導致標定失敗。

精度優先：移動激光頭對準物理點時，要慢、要準?？梢允褂玫凸β实募す獯蛞粋€(gè)微小的標記來輔助對心，確保物理坐標的錄入精度。

標定板的選擇：標定板的精度等級必須高于你的目標加工精度。

定期標定：相機、鏡頭或機床在受到撞擊、劇烈振動或長時間使用后，應重新進行標定，以確保持續的加工精度。

結論

CCD視覺標定是小幅面激光切割機實現高精度自動化加工的基石。雖然步驟看似繁瑣，但每一步都至關重要。一個精準的標定，能極大提升產品的良品率和生產效率，減少對操作工經驗的依賴。熟練掌握標定流程并理解其背后的原理，是每一位高端激光設備操作和維護人員的必備技能。

FAQ常見問題解答

1.問：為什么我已經嚴格按照步驟標定了，但精度還是達不到要求？

答：精度不達標可能由多種原因造成：

圖像質量差：光源不均、鏡頭有污漬、對焦不準導致特征點識別有誤差。

物理坐標錄入不準：移動激光頭對點時不夠精確，這是最常見的誤差來源。

標定板問題：標定板本身精度不夠或放置不平。

視野過大/點分布不佳：如果加工視野很大，但標定點只集中在中心小區域，會導致邊緣區域誤差放大。應確保標定點均勻分布在整個加工視野。

機械問題：機床本身的定位精度、反向間隙等存在問題。

2.問：標定需要多久做一次？在什么情況下必須重新標定？

答：標定的頻率取決于使用情況。

定期標定：建議每季度或每半年進行一次，作為預防性維護。

觸發式重新標定：當出現以下情況時，必須立即重新標定：

相機或鏡頭被拆卸、更換或發生碰撞后。

機床經過大幅度的移動或運輸后。

更換不同材質的加工平臺或聚焦鏡后。

在日常加工中，連續發現定位不準、切偏的問題時。

3.問：什么是“鏡頭畸變校正”？它和九點標定是什么關系？

答：鏡頭畸變是鏡頭固有的光學缺陷，會導致圖像中的直線變彎，越靠近邊緣越明顯。九點標定法計算出的變換矩陣，在一定程度上可以補償輕微的畸變。但對于高精度應用或使用廣角鏡頭時，這種補償是不夠的。

關系：完整的標定流程應該是“先校正畸變，再進行九點標定”。專業的視覺軟件會先通過拍攝多張不同角度的標定板圖片，精確計算鏡頭的畸變參數（徑向畸變和切向畸變），并對所有圖像進行校正，消除畸變。然后再在無畸變的圖像上進行九點標定。這樣能得到更高的整體精度。

4.問：如果我的標定板損壞或丟失了，可以用打印的圖紙代替嗎？

答：強烈不建議這樣做。標準的金屬或玻璃標定板具有極高的尺寸精度和平整度。普通打印機打印的圖紙會存在紙張伸縮、墨水?dāng)U散、圖形畸變以及不平整等問題，其自身誤差可能遠超你的加工精度要求。使用打印圖紙進行標定，會將這些誤差引入系統，導致標定結果不可靠，無法用于精密加工。

5.問：標定完成后，在加工時發現整體都有固定的偏移量，是什么原因？

答：出現固定的系統性偏移，通常原因比較集中：

對心不準：在標定時，激光焦點（或指示光）與相機視野的中心沒有重合。也就是說，相機“看”到的中心點，并不是激光“打”下去的那個點。這需要檢查并校準相機與激光的“同軸度”。

坐標系基準不一致：確保標定時使用的機床坐標系原點與加工時使用的坐標系原點是一致的。

材料表面高度變化：如果標定是在臺面上進行的，但加工時材料有厚度，而設備又沒有自動調焦或高度跟蹤功能，激光焦點尺寸的變化會導致切割位置發生微小偏移。
