光纖激光切割機的構造與原理

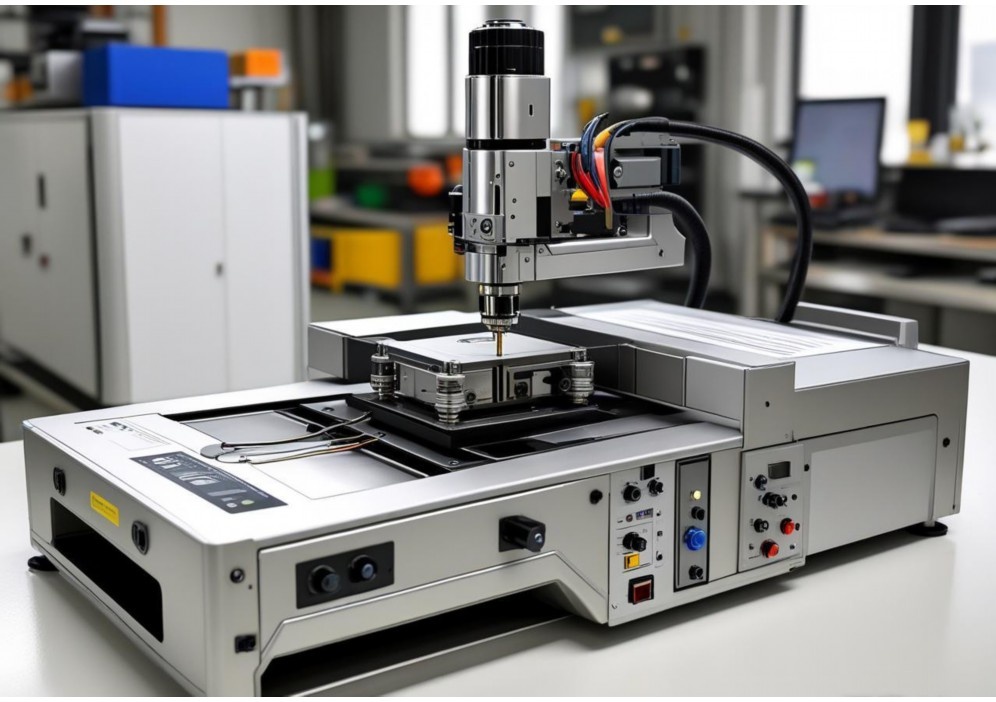

一、基本構造

光纖激光切割機是一種高精度工業加工設備，其核心構造可分為以下幾個模塊：

1. 激光發生器

– 光纖激光器：采用摻鐿（Yb）等稀土元素的光纖作為增益介質，通過半導體泵浦源激發產生激光。波長通常為1060-1080nm，具有高光束質量（M2接近1）和高電光轉換效率（30%以上）。

– 冷卻系統：配備水冷或風冷裝置，確保激光器在恒溫下穩定工作。

2. 光路傳輸系統

– 柔性光纖傳導：激光通過石英光纖傳輸，無需復雜反射鏡調整，光路穩定性高，傳輸損耗低于5%。

– 準直與聚焦組件：包括準直鏡（擴束激光）和聚焦鏡（如F=125mm的透鏡），將光束聚焦成直徑0.01-0.1mm的光斑，功率密度可達10^6 W/cm2以上。

3. 運動控制系統

– 高精度導軌與伺服電機：采用直線導軌（重復定位精度±0.01mm）和伺服驅動，實現X/Y/Z軸聯動。

– 數控系統（CNC）：基于G代碼編程，支持直線/圓弧插補，最高移動速度可達100m/min。

4. 切割頭與輔助系統

– 切割頭：集成電容式高度傳感器（響應時間<1ms），自動調節噴嘴與板材距離（0.5-5mm）。 - 輔助氣體系統：根據材料選擇氧氣（碳鋼）、氮氣（不銹鋼）或壓縮空氣，壓力范圍0.5-20Bar。 5. 床身與排渣系統 - 剛性結構：焊接鋼構或鑄鐵床身，靜態變形量<0.05mm/m。 - 抽塵裝置：配備旋風分離器或濾筒除塵，過濾效率>99%。

二、工作原理

1. 激光生成與放大

半導體泵浦源（波長915nm或976nm）將電能轉化為光能，激發光纖中的稀土離子產生自發輻射。通過光纖布拉格光柵（FBG）諧振腔的反饋，形成穩定的激光振蕩，輸出連續或脈沖激光（脈寬可調至μs級）。

2. 光束傳輸與聚焦

激光經光纖傳輸至切割頭，通過準直鏡（5-10倍擴束）消除發散角，再經聚焦鏡匯聚。根據薄板（如1mm不銹鋼）或厚板（如20mm碳鋼）調整焦距，焦點位置誤差需控制在±0.05mm內。

3. 材料切割過程

– 熱傳導切割（薄板）：激光能量使材料瞬間汽化，輔助氣體吹除熔渣，切縫寬度約0.1mm。

– 反應切割（碳鋼）：氧氣與鐵發生放熱反應，提升切割速度（如6mm碳鋼可達8m/min）。

– 熔化切割（不銹鋼）：氮氣防止氧化，依靠高功率密度（>10^7 W/cm2）熔化材料。

4. 動態控制

CNC系統實時調節功率（500-6000W可調）、速度與氣壓。例如切割3mm鋁板時，需采用脈沖模式（頻率1kHz）避免反射損傷光學元件。

三、技術優勢

– 效率：比CO2激光切割機節能40%，切割速度提升20%。

– 精度：切口粗糙度Ra<3.2μm，錐度<1°。 - 適應性：可加工銅、鋁等高反射材料（需配備防反射模塊）。 四、應用場景 廣泛應用于汽車鈑金（厚度0.5-10mm）、光伏硅片（切割速度2m/s）、精密電子（FPC切割）等領域。 光纖激光切割機通過高度集成的光機電系統，實現了高效、精密加工，是現代智能制造的核心裝備之一。

以下是一份關于光纖激光切割機使用教程視頻的詳細文字說明（約800字），結構清晰，適合作為視頻腳本或操作指南：

光纖激光切割機使用教程視頻文字稿

一、安全須知（時長建議：1分鐘）

1. 個人防護

– 操作前佩戴護目鏡（防激光輻射）、防塵口罩、耐高溫手套。

– 避免穿寬松衣物，長發需束起。

2. 環境要求

– 確保工作區域通風良好，遠離易燃易爆物品。

– 設備接地，避免電壓波動。

3. 緊急情況

– 熟悉急停按鈕位置（通常位于控制面板紅色按鍵），突發故障立即按下。

二、設備啟動與調試（時長建議：2分鐘）

1. 開機步驟

– 打開總電源開關 → 啟動穩壓器 → 開啟冷水機（水溫設定20~25℃）→ 啟動激光切割機控制柜。

2. 軟件初始化

– 打開配套軟件（如LaserCut、RDWorks），檢查設備連接狀態。

– 點擊“回原點”完成機械定位。

3. 光路校準

– 使用調光紙檢查激光焦點，確保光斑居中（演示鏡頭對準校準過程）。

三、材料與參數設置（時長建議：3分鐘）

1. 材料放置

– 清理切割平臺，將金屬板材（如不銹鋼、碳鋼）平整固定，避免翹曲。

– 調整切割頭高度（通常距材料0.5~2mm，根據厚度調節）。

2. 參數選擇

– 示例參數（以1mm不銹鋼為例）：

– 功率：500W

– 頻率：1000Hz

– 切割速度：10m/min

– 氣壓：0.8MPa（氮氣保護）

– 強調：參數需根據材料類型、厚度在軟件庫中匹配（展示參數表截圖）。

四、切割操作演示（時長建議：3分鐘）

1. 圖形導入

– 在軟件中導入DXF/AI文件，調整圖形尺寸和位置。

2. 模擬路徑

– 點擊“模擬切割”預覽軌跡，避免碰撞或超程。

3. 開始切割

– 按下“開始”鍵，觀察首件效果：

– 優質切縫：光滑無毛刺，背面熔渣少。

– 異常處理：如出現燒邊，需降低功率或調整氣體壓力。

五、維護與保養（時長建議：1分鐘）

1. 日常維護

– 每日清理切割頭鏡片（用無水乙醇+無塵棉簽）。

– 檢查導軌潤滑（每月添加專用油脂）。

2. 長期保養

– 每季度更換冷水機濾芯，檢查光纖激光器散熱。

六、常見問題解答（字幕滾動顯示）

– Q1：切割邊緣發黃？

A：氣體不純，更換高純度輔助氣體（如氧氣/氮氣）。

– Q2：激光功率下降？

A：檢查光纖傳輸損耗或鏡片污染。

結尾提示

– 建議首次操作在專業人員指導下進行。

– 關注公眾號XXX獲取完整參數手冊。

總時長：約10分鐘

視頻制作建議：

– 關鍵步驟用特寫鏡頭（如光路校準、參數設置界面）。

– 添加字幕和箭頭標注重點操作區域。

– 結尾展示切割樣品（不同材料對比）。

此教程兼顧基礎操作與安全細節，適合新手快速入門?？筛鶕?jù)實際設備型號調整具體參數和軟件界面。

光纖激光切割機拆解報告

一、設備概述

光纖激光切割機是一種利用高能量密度激光束對材料進行精確切割的現代化工業設備。本次拆解的機型為中小功率光纖激光切割機，額定功率為1000W，適用于金屬板材的精密加工。設備主要由激光發生器、傳輸光纖、切割頭、運動控制系統、冷卻系統和輔助氣體系統等部分組成。

二、拆解前準備

1. 安全措施：斷開所有電源連接，釋放電容器殘余電壓，佩戴防靜電手環和激光防護眼鏡

2. 工具準備：內六角扳手套裝、十字螺絲刀、尖嘴鉗、萬用表、光纖清潔套裝

3. 工作環境：潔凈無塵的工作臺，良好的通風條件

三、主要部件拆解過程

1. 外罩與機架拆解

首先移除設備四周的鈑金外罩，使用T20內六角螺絲刀卸下16顆固定螺絲。外罩內部貼有吸音棉，用于降低設備運行噪音。機架采用焊接鋼結構，橫梁為鋁合金材質，經精密加工確保運動部件的穩定性。

2. 激光發生器拆解

激光發生器位于設備后部獨立艙室內：

– 斷開光纖連接器和電源接口

– 卸下4個M8固定螺栓

– 小心取出約25kg的激光發生器模塊

拆解后發現核心部件包括：

– 泵浦源：多組半導體激光二極管陣列

– 諧振腔：摻鐿光纖和布拉格光柵組成

– 電源模塊：高頻開關電源，輸出電流0-40A可調

3. 光路系統拆解

沿激光傳輸路徑依次拆解：

1. 光纖耦合器：將激光耦合進傳輸光纖，使用專用工具松開FC/APC接頭

2. 傳輸光纖：直徑300μm，長度15m，外包黃色保護套管

3. 準直鏡組：拆下切割頭后可見直徑20mm的準直透鏡

4. 聚焦鏡：焦距125mm，鍍有高損傷閾值膜層

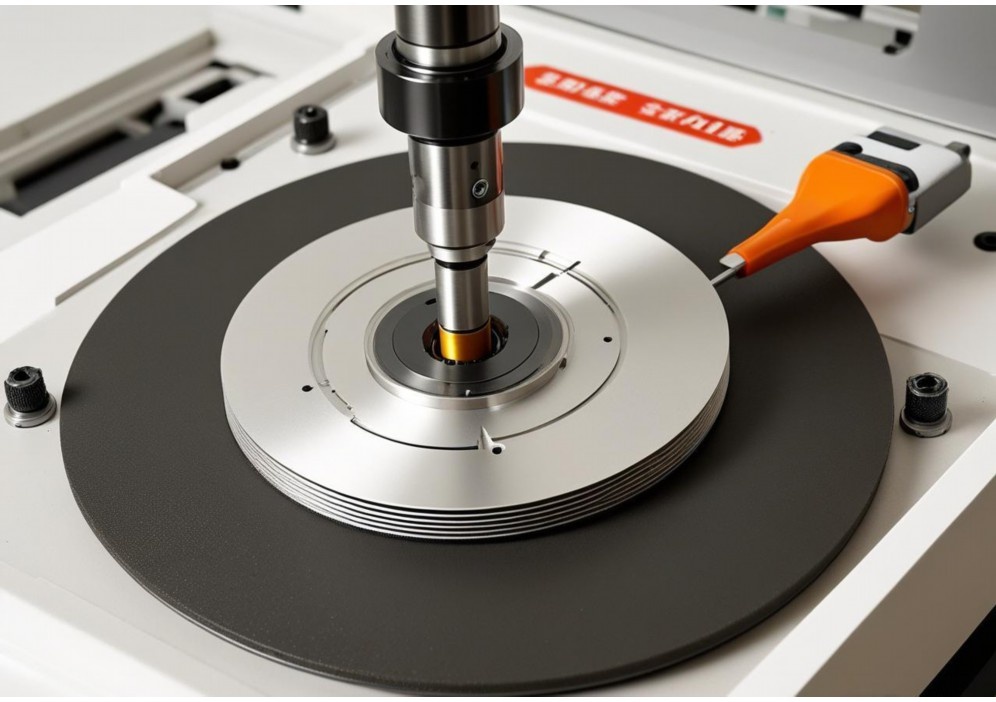

4. 切割頭拆解

切割頭是精密光學組件，拆解步驟：

1. 移除保護蓋和噴嘴（直徑1.5mm）

2. 拆解電容式高度傳感器

3. 取出銅制鏡座和聚焦鏡

4. 分離氣體渦流環

內部發現自動調焦機構，由伺服電機驅動，調節范圍±5mm

5. 運動系統拆解

X-Y運動平臺采用直線導軌和齒形帶傳動：

– 拆下2.5kW交流伺服電機

– 移除HTD5M同步帶

– 取出20mm直徑直線導軌

– 拆卸限位開關和原點傳感器

Z軸采用滾珠絲杠結構，步進分辨率0.005mm

四、輔助系統拆解

1. 冷卻系統：拆下12L/min循環水泵，換熱器面積0.8㎡

2. 氣體系統：包含減壓閥、電磁閥和流量計

3. 控制系統：工業PC+運動控制卡架構，I/O接口豐富

五、拆解分析

1. 光學系統特點：全光纖設計，光電轉換效率＞30%，較CO2激光器節能50%

2. 機械結構：采用有限元優化設計，靜態剛度＞100N/μm

3. 安全防護：配備激光安全聯鎖、急停按鈕和防護罩開關

六、注意事項

1. 光纖端面拆裝需嚴格防塵，避免劃傷

2. 聚焦鏡拆解后應立即放入專用鏡盒

3. 重新組裝后需進行光路校準和焦點位置標定

4. 運動部件需重新潤滑并檢查皮帶張力

本次拆解完整記錄了光纖激光切割機的內部結構和關鍵部件，為設備維護和故障診斷提供了詳細的參考資料。建議非專業人員不要嘗試拆解激光核心部件，以免造成不可逆的損壞或安全隱患。
