新能源電池模組及PACK焊接自動化產線解決方案

隨著全球?qū)稍偕茉春碗妱悠囆枨蟮难该驮鲩L，新能源電池作為核心動力源，其制造質量直接關系到產品的性能、安全性和壽命。電池模組及PACK（電池包）是電池系統的關鍵組成部分，而焊接工序作為連接電池單元的核心環節，傳統手工方式往往效率低下、一致性差，且易引入人為誤差。因此，自動化產線解決方案應運而生，它通過集成機器人技術、智能視覺系統和過程控制，實現了高效、精準和可靠的焊接制造，成為推動新能源產業規?；l(fā)展的關鍵支撐。

電池模組與PACK概述及焊接重要性

電池模組由多個電芯（如圓柱形18650或方形鋰離子電芯）通過串聯或并聯方式組合而成，形成特定的電壓和容量單元；PACK則進一步將多個模組集成，并附加電池管理系統（BMS）、熱管理組件和結構件，構成完整的電池系統。焊接在電池制造中主要用于連接電芯極耳、模組內部連接片以及PACK的總線等，確保電氣連接的低電阻和高可靠性。任何焊接缺陷，如虛焊或過焊，都可能導致電池內阻升高、發熱異常甚至熱失控，嚴重影響安全。例如，在電動汽車應用中，一個PACK可能包含數百個電芯和數千個焊點，對焊接精度和一致性的要求極高。

自動化產線解決方案的核心組成

自動化焊接產線解決方案以模塊化設計為基礎，涵蓋多個關鍵子系統，確保從上下料到焊接再到檢測的全流程無縫銜接：

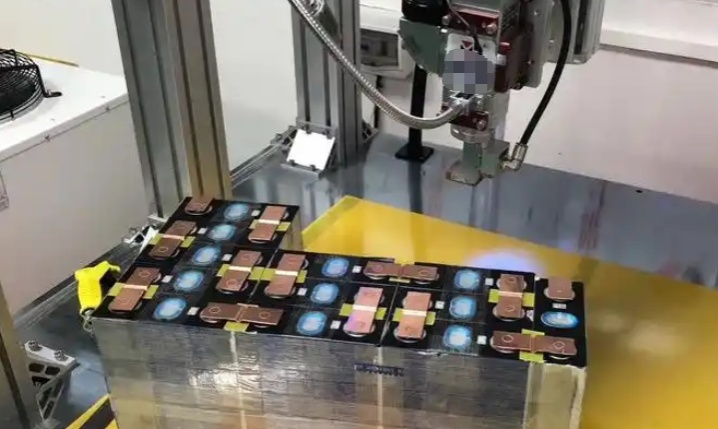

1.機器人焊接系統：采用高精度工業機器人（如六軸機器人），配備先進焊接頭，包括激光焊、電阻焊或超聲波焊。其中，激光焊接因其熱影響區小、焊接速度快（可達10米/分鐘以上）和精度高（誤差小于0.1毫米）而成為主流選擇，尤其適用于薄板材料如銅或鋁極耳的連接。機器人通過離線編程和仿真優化路徑，適應復雜幾何形狀，實現多工位同步作業。

2.自動化上下料與定位系統：集成傳送帶、機械臂或自動導引車（AGV），實現電池模組和PACK的自動搬運和精確定位。伺服電機驅動定位臺配合機器視覺系統，通過CCD攝像頭識別工件位置，自動調整夾具，確保焊接點對齊，減少人工干預，提高生產線節拍（可達每小時處理數百個模組）。

3.視覺檢測與質量控制系統：高分辨率攝像頭和圖像處理軟件實時監測焊接過程，檢測焊點位置、形態和缺陷（如氣泡、裂紋）。結合紅外熱像儀或X射線設備，進行無損檢測，數據上傳至制造執行系統（MES），實現全生命周期追溯和統計分析，缺陷率可降至1%以下。

4.過程控制與數據管理：基于可編程邏輯控制器（PLC）或工業計算機，監控焊接參數（如電流、電壓、速度），并根據材料特性動態調整。人工智能算法分析歷史數據，優化工藝設置，提升自適應能力。同時，系統集成安全措施，如防爆設計、煙霧抽取和緊急停止機制，確保高壓環境下的操作安全。

5.柔性制造與集成接口：產線設計支持多型號電池切換，通過軟件配置實現小批量、多品種生產。與工廠物聯網（IIoT）平臺連接，實現遠程監控和預測性維護，減少停機時間。

解決方案的優勢與應用價值

該自動化產線解決方案在效率、質量和成本方面展現出顯著優勢：

-高效率與高一致性：自動化產線可24/7連續運行，焊接速度比手工提升5倍以上，機器人重復精度確保每個焊點一致，消除人為波動，大幅提升產品可靠性。

-成本節約與投資回報：盡管初始投資較高（例如百萬元級別），但通過減少勞動力需求（人工成本降低50%以上）、降低廢品率和縮短生產周期，長期投資回報率可觀。

-安全與環保：自動化減少工人接觸高壓和高溫環境，降低職業風險；焊接煙霧經凈化處理，符合環保法規，支持綠色制造。

-靈活性與可擴展性：產線可適配不同電池技術（如固態電池或4680電芯），隨著產業升級，通過軟件更新和硬件模塊擴展，保持技術前沿性。

該解決方案已廣泛應用于電動汽車電池制造商（如寧德時代、比亞迪）、儲能系統企業及消費電子領域。例如，在特斯拉的Gigafactory中，自動化焊接產線實現了電池模組的大規模生產，支撐了電動汽車的快速普及。未來，隨著電池能量密度提升和成本壓力增大，自動化產線將更注重智能化和可持續發展。

未來展望與結論

新能源電池模組及PACK焊接自動化產線解決方案不僅是當前制造升級的必然選擇，更是驅動新能源革命的核心引擎。通過融合機器人、AI和物聯網技術，它實現了制造過程的數字化和智能化，從根本上了提升電池產品的質量和安全性。展望未來，隨著5G、數字孿生和邊緣計算的發展，自動化產線將向更自適應、可預測的方向演進，例如通過實時數據優化焊接參數，或利用虛擬仿真縮短調試時間。投資者和制造商應積極擁抱這一趨勢，以自動化產線為基礎，加速新能源技術的普及，為全球碳中和目標貢獻力量?？傊@一解決方案正重塑電池制造格局，推動產業向高效、可靠和可持續的未來邁進。
