在現代制造業中，激光打標技術因其高精度、非接觸性和持久性而被廣泛應用于產品標識、追溯和裝飾。CCD視覺定位激光打標機結合了計算機視覺技術，通過攝像頭（CCD）實時捕捉產品位置，實現自動對位和精準打標，大大提升了生產效率和準確性。然而，這種設備的性能高度依賴于專用治具的設計與開發。治具，即夾具或工裝，用于固定和定位產品，確保在打標過程中工件穩定、位置一致。

本文將詳細探討CCD視覺定位激光打標機專用治具的開發過程，包括設計原則、制造步驟、應用優勢以及未來趨勢，旨在為相關行業提供實用參考。

一、引言：CCD視覺定位激光打標機概述

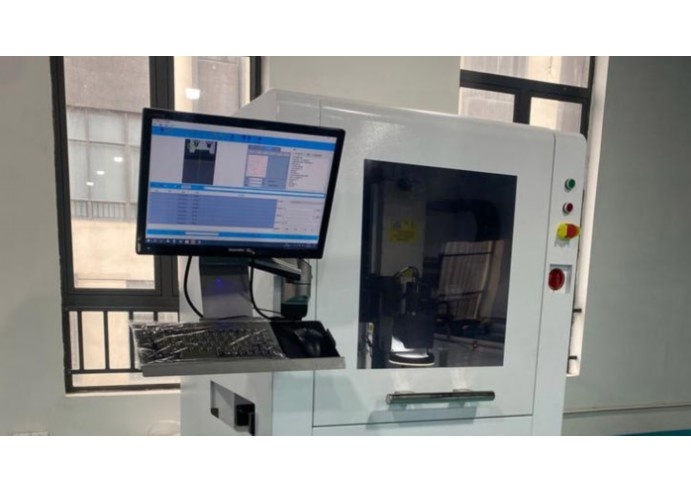

CCD視覺定位激光打標機是一種集成了光學成像和激光技術的先進設備。它通過CCD攝像頭采集工件圖像，利用圖像處理算法識別定位點，自動調整激光焦點和路徑，實現對不規則或移動工件的精準打標。這種技術廣泛應用于電子、汽車、醫療器械和包裝行業，例如在芯片上標記序列號、在金屬部件上雕刻二維碼等。與傳統的機械定位相比，CCD視覺定位能適應更多樣化的產品形狀和尺寸，減少人工干預，降低誤差率。

然而，CCD視覺定位系統的有效性很大程度上取決于治具的精度。專用治具不僅需要牢固固定工件，還需考慮光學兼容性，避免反光或遮擋影響圖像采集。因此，開發一款高效、可靠的專用治具至關重要。它不僅能提升打標質量，還能延長設備壽命，降低維護成本。本文將系統介紹治具開發的全過程，從需求分析到實際應用，幫助讀者理解其核心要素。

二、背景：治具在激光打標中的關鍵作用

治具在制造業中扮演著“隱形英雄”的角色，尤其在激光打標過程中，它直接影響到定位精度和生產效率。CCD視覺定位激光打標機通常用于高精度場景，如微電子元件或精密儀器，其打標誤差需控制在微米級別。如果治具設計不當，可能導致工件晃動、位置偏移或圖像失真，進而引發打標錯誤、產品報廢甚至設備損壞。

專用治具的開發需綜合考慮多個因素：首先是工件的物理特性，如尺寸、形狀、材質（金屬、塑料、陶瓷等）；其次是打標環境，包括溫度、濕度和振動；最后是CCD系統的要求，例如攝像頭視角、光照條件和反光控制。一個優秀的治具應具備高剛性、輕量化、易調整和長壽命等特點。例如，在開發用于PCB板打標的治具時，需采用防靜電材料，并設計多點位固定結構，以適應不同板型。同時，治具還需與視覺系統協同工作，確保定位標記清晰可見，避免誤判。

從經濟角度而言，投資專用治具能帶來顯著回報。據統計，使用定制治具后，激光打標機的平均效率可提升30%以上，錯誤率降低至0.1%以下。這不僅減少了返工和浪費，還增強了產品追溯能力，符合工業4.0的智能化趨勢。

三、治具開發過程：從設計到實施

開發CCD視覺定位激光打標機專用治具是一個系統工程，涉及多個階段，包括需求分析、設計、原型制作、測試優化和批量生產。以下是詳細步驟：

1.需求分析與規劃：首先，與客戶或生產部門溝通，明確治具的應用場景。例如，確定打標工件的類型（如圓柱形、平面或異形）、批量大小以及精度要求（如定位誤差≤0.05mm）。同時，評估CCD視覺系統的參數，如分辨率、視野范圍和光照強度。這一階段需生成詳細的需求文檔，作為后續設計的依據。

2.概念設計與建模：基于需求，工程師使用CAD軟件（如SolidWorks或AutoCAD）進行3D建模。設計時需考慮治具的夾持機制（如真空吸盤、機械夾爪或磁性固定），并確保其與激光打標機的接口兼容。例如，對于小型電子元件，可采用模塊化設計，允許快速更換夾具頭；對于大型工件，則需加強結構剛性，使用鋁合金或碳纖維材料以減輕重量。視覺兼容性是關鍵，設計需避免尖銳邊緣或反光表面，防止干擾CCD成像。

3.材料選擇與制造：治具材料需根據工件特性選擇。常見材料包括鋁合金（輕便、耐腐蝕）、不銹鋼（高強度、適用于高溫環境）和工程塑料（絕緣、防震）。制造過程通常涉及CNC加工、3D打印或注塑成型。在制造中，需嚴格控制公差，確保定位面平整度在0.01mm以內。例如，一個典型的治具可能包含基準銷、定位塊和鎖緊裝置，所有這些部件都需經過精密加工和表面處理（如陽極氧化或鍍層），以增強耐用性。

4.原型測試與優化：制作原型后，在真實打標環境中進行測試。使用CCD視覺系統檢查定位準確性，并通過打標樣本評估效果。常見問題包括圖像模糊、定位漂移或夾持力不足。通過迭代優化，調整治具結構或材料。例如，如果測試中發現反光干擾，可在治具表面添加消光涂層；如果工件移位，可增加彈簧預緊機制。這一階段可能涉及多次修改，直至達到理想性能。

5.批量生產與集成：完成優化后，進入批量生產階段。同時，制定安裝和維護指南，確保治具與激光打標機無縫集成。培訓操作人員正確使用治具，并建立定期檢查制度，以延長使用壽命。

整個開發周期通常需要2-4周，具體取決于復雜度。通過標準化流程，可以降低成本并提高可重復性。例如，一家汽車零部件廠商通過開發專用治具，成功將打標周期從5秒縮短至2秒，年產量提升50%。

四、應用與優勢：治具帶來的實際效益

CCD視覺定位激光打標機專用治具在多個行業中展現出巨大價值。在電子行業，它用于固定微芯片或電路板，確保二維碼打標清晰可讀，便于追溯；在醫療器械領域，治具幫助定位手術工具，實現無菌打標；在包裝行業，則適用于瓶蓋或標簽的批量打標。這些應用不僅提升了產品質量，還支持個性化定制，滿足市場需求。

治具的優勢主要體現在以下幾個方面：

-精度提升：通過穩定固定和視覺輔助，將打標誤差控制在微米級，減少廢品率。

-效率優化：自動化定位減少人工調整時間，實現連續生產，提高產能。

-成本節約：降低對高技能操作員的依賴，延長設備壽命，減少維護費用。

-靈活性增強：模塊化設計允許快速切換治具，適應多品種、小批量生產。

-安全性改善：避免工件移動導致的激光偏移，保護操作人員安全。

例如，某智能手機制造商在引入專用治具后，其生產線打標準確率從95%提高到99.5%，同時人力成本降低20%。這體現了治具開發在智能制造中的核心地位。

五、結論與未來展望

總之，CCD視覺定位激光打標機專用治具的開發是提升現代制造業水平的關鍵環節。通過系統化的設計、測試和優化，治具能夠充分發揮視覺定位技術的潛力，實現高精度、高效率的打標作業。未來，隨著人工智能和物聯網的發展，治具可能集成傳感器和自適應控制，實現實時調整和預測性維護。行業應持續創新，推動治具向智能化、輕量化和環?；较虬l(fā)展，以應對日益復雜的生產需求。

通過本文的探討，我們希望讀者能認識到治具開發的重要性，并在實際應用中借鑒相關經驗，推動產業升級。

常見問題解答（FAQ）

1.問：什么是CCD視覺定位激光打標機？它如何工作？

答：CCD視覺定位激光打標機是一種結合了攝像頭（CCD）和激光技術的設備，用于在產品表面進行精準標記。工作時，CCD攝像頭先拍攝工件圖像，通過圖像處理算法識別定位點，然后自動調整激光束的焦點和路徑，實現對工件的精確打標。這種方法適用于不規則形狀或移動中的工件，能大幅提高精度和效率，常見于電子、汽車等行業。

2.問：為什么需要專用治具？普通夾具不行嗎？

答：專用治具是針對特定工件和CCD視覺系統定制的，能確保工件穩定固定且不干擾圖像采集。普通夾具可能無法提供足夠的精度或兼容性，例如導致反光、遮擋或位置偏移，影響打標質量。專用治具通過優化設計和材料，能適應高精度需求，減少錯誤率，提升整體生產效率。

3.問：治具開發的關鍵步驟有哪些？需要多長時間？

答：關鍵步驟包括需求分析、概念設計、材料選擇、原型制作、測試優化和批量生產。整個過程通常需要2-4周，具體時間取決于治具的復雜度和測試結果。例如，簡單治具可能只需1-2周，而高精度或異形治具可能需要更長時間的迭代優化。

4.問：這種專用治具適用于哪些材料？會不會損壞工件？

答：專用治具可適用于多種材料，如金屬、塑料、陶瓷和玻璃等。設計時會考慮工件的特性，使用軟質夾持面或自適應結構，以避免劃傷或變形。例如，對于易碎工件，可采用真空吸盤或緩沖材料；通過合理設計，治具能保護工件完整性，不會造成損壞。

5.問：如何維護和清潔治具？它的使用壽命是多久？

答：定期維護包括清潔定位面、檢查磨損部件和潤滑移動部分。建議每使用100小時后進行一次檢查，使用軟布和酒精清潔，避免硬物刮擦。使用壽命取決于使用頻率和材料質量，一般優質治具可使用1-3年或更久。日常注意避免過載和碰撞，能有效延長其壽命。
