在現代制造業中，激光打標技術因其高精度、永久性和非接觸性特點，被廣泛應用于產品標識、追溯和裝飾等領域。其中，定位系統是激光打標過程的核心環節，直接影響打標效率和精度。CCD（電荷耦合器件）激光打標系統和手動定位系統是兩種常見的定位方式，它們各有優劣，適用于不同的生產場景。

本文將從原理、優缺點、應用場景等方面對這兩種系統進行詳細比較，并提供5個FAQ問答，幫助讀者做出明智的選擇。

引言

激光打標系統通過激光束在產品表面刻印文字、圖案或二維碼，廣泛應用于電子、汽車、醫療和包裝行業。定位系統負責確保激光束準確對準目標位置，CCD系統利用攝像頭自動識別和定位，而手動系統則依賴操作員人工調整。隨著工業4.0和自動化趨勢的推進，CCD系統逐漸成為主流，但手動系統在特定場景下仍不可替代。本文旨在深入分析這兩種系統的差異，為企業和用戶提供實用參考。

CCD激光打標系統：原理與特點

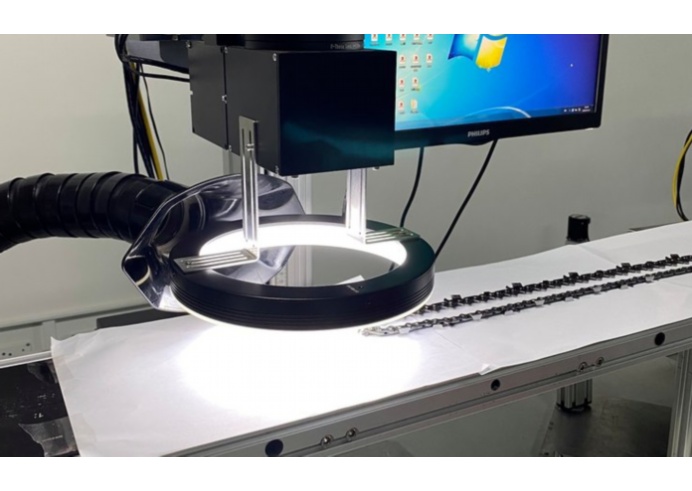

CCD激光打標系統集成了高分辨率CCD攝像頭、圖像處理軟件和激光打標頭。其工作原理是：攝像頭首先拍攝工件圖像，通過圖像處理算法識別特征點（如邊緣、孔位或標記），自動計算位置偏差，并控制激光頭進行精確打標。整個過程無需人工干預，實現全自動化。

優點：

-高精度和重復性：CCD系統可實現微米級定位精度，誤差通常小于0.1毫米，適合高要求的行業如半導體和醫療器械。

-高效率：自動化操作大幅提升打標速度，尤其適用于大批量生產，每小時可處理數百至數千個工件。

-靈活性和適應性：系統能自動補償工件位置變化，適用于不規則形狀或移動中的產品，減少設置時間。

-追溯性和質量控制：集成軟件可記錄打標數據，支持實時監控和品質追溯，符合工業4.0標準。

缺點：

-高初始成本：CCD系統包括攝像頭、軟件和伺服電機等組件，投資成本較高，通常在數萬到數十萬元人民幣。

-維護復雜：需要定期校準和軟件更新，對操作人員技術要求高。

-環境敏感性：光照、灰塵等因素可能影響圖像識別精度，需在受控環境中使用。

應用場景：CCD系統常用于電子元件打標、汽車零部件序列號刻印、藥品包裝追溯等大批量、高精度領域。例如，在智能手機制造中，CCD系統能快速在微小電路板上打標二維碼，確保每個產品可追溯。

手動定位系統：原理與特點

手動定位系統依賴于操作員通過肉眼觀察和手動調整工件位置，通常使用夾具、平臺或顯微鏡輔助。操作員將工件放置在打標區域，手動對齊后啟動激光打標。

優點：

-低成本和簡單操作：系統結構簡單，初始投資低，適合預算有限的小型企業或初創公司。

-靈活性和適應性：操作員可隨時調整，適用于多變的產品類型或小批量定制生產，如藝術品打標或原型制作。

-易于維護：機械結構簡單，故障率低，維修成本較低。

缺點：

-低精度和一致性：人為誤差導致精度不穩定，通常誤差在0.5毫米以上，不適合高精度應用。

-效率低下：依賴人工操作，打標速度慢，易受操作員疲勞因素影響，生產效率較低。

-人力成本高：長期運營中，人工成本可能超過自動系統，且培訓需求增加。

應用場景：手動系統適用于小批量生產、教育實驗、或?qū)纫蟛桓叩念I(lǐng)域，如禮品定制、木材雕刻或?qū)嶒?yàn)室樣品標記。

綜合比較：CCD系統vs手動系統

從精度、效率、成本和適用性等維度對比，兩種系統各有千秋：

-精度：CCD系統顯著優于手動系統，尤其在微細打標中，CCD可實現亞毫米級精度，而手動系統受限于人眼和手部穩定性。

-效率：CCD系統自動化程度高，打標速度可達手動系統的2-5倍，減少生產周期。例如，在汽車零部件生產中，CCD系統能連續運行24小時，而手動系統需頻繁換班。

-成本：手動系統初始成本低（約1-5萬元），但長期人工成本高；CCD系統初始投資高（10-50萬元），但通過減少人工和提高良率，總擁有成本可能更低。

-適用場景：CCD系統適合大批量、標準化生產；手動系統更適合小批量、多品種或研發階段。

-未來趨勢：隨著人工智能和物聯網發展，CCD系統正集成更多智能功能，如深度學習識別，而手動系統在特定niche市場仍將存在。

結論

選擇CCD激光打標系統還是手動定位系統，需基于具體生產需求、預算和長期戰略。對于追求高精度、高效率和自動化的企業，CCD系統是理想選擇，盡管初始投資較高，但能帶來長期收益。反之，對于小規模、靈活生產或預算受限的場景，手動系統更具性價比。建議企業在決策前進行試運行和成本效益分析，以確保系統匹配實際生產流程。未來，隨著技術普及，CCD系統成本可能下降，使其更易被中小企業采納。

FAQ問答

1.什么是CCD激光打標系統？它是如何工作的？

CCD激光打標系統是一種自動化打標設備，集成CCD攝像頭、圖像處理軟件和激光頭。工作時，攝像頭先拍攝工件圖像，軟件通過算法識別定位點（如邊緣或標記），計算位置偏差后，自動調整激光頭進行精確打標。整個過程無需人工干預，實現高精度和高速操作，適用于電子、醫療等行業的大批量生產。

2.手動定位系統在哪些場景下更有優勢？

手動定位系統在以下場景中更具優勢：小批量或定制化生產，如藝術品、禮品打標；預算有限的中小企業或教育機構；產品類型頻繁變化的研發階段；以及對精度要求不高的應用，如簡單標簽或木材雕刻。它的靈活性和低成本使其成為這些情況的理想選擇。

3.兩種系統的成本差異有多大？長期運營中哪個更經濟？

初始成本上，手動系統較低，約1-5萬元人民幣，而CCD系統通常10-50萬元。但長期運營中，CCD系統可能更經濟：它減少人工成本（例如，一個操作員可監控多臺設備），提高生產效率和良率，從而降低總擁有成本。手動系統則因人工依賴，長期人力成本可能累積更高。企業需根據產量和投資回報率評估。

4.如何選擇適合自己生產的系統？需要考慮哪些因素？

選擇系統時，需考慮以下因素：生產批量（大批量選CCD，小批量選手動）、精度要求（高精度選CCD）、預算（初始和長期成本）、操作人員技能（CCD需培訓）、產品類型（標準化選CCD，多變選手動）以及未來擴展性。建議先進行需求分析和試運行，或咨詢專業供應商。

5.未來激光打標技術會如何發展？CCD系統會取代手動系統嗎？

未來，激光打標技術將更智能化和集成化，例如結合AI和物聯網，實現自適應學習和遠程監控。CCD系統可能會更普及，成本下降，使其在中小企業中更常見，但手動系統不會完全被取代。它在特定領域如定制化、低產量或教育中仍有價值?？傮w趨勢是自動化主導，但多元化系統共存。

通過以上分析和FAQ，希望讀者能更全面地理解CCD激光打標系統與手動定位系統的差異，從而做出適合自身需求的決策。如果您有更多疑問，建議咨詢專業技術人員或參加行業展會獲取最新信息。
