激光打標技術在現代制造業中廣泛應用，用于在產品表面進行永久性標記，如序列號、二維碼、商標等。定位系統是激光打標的關鍵環節，直接影響標記的精度和效率。傳統上，夾具定位是主流方法，它通過物理夾具固定工件，確保打標位置一致。但隨著技術的發展，CCD視覺定位激光打標機逐漸興起，它利用圖像傳感器和計算機視覺技術實現高精度定位。

本文將比較這兩種方法，分析其優缺點、適用場景，并探討未來趨勢。通過本文，讀者可以更好地選擇適合自身生產需求的定位方案。

CCD視覺定位激光打標機基于電荷耦合器件（CCD）相機和圖像處理軟件，能夠?qū)崟r捕捉工件圖像，識別位置偏差，并自動調整激光打標路徑。相比之下，傳統夾具定位依賴機械夾具來固定工件，通常需要針對不同產品定制夾具，適用于標準化生產。隨著工業4.0和智能制造的推進，視覺定位系統因其靈活性和高精度而備受青睞，但傳統夾具定位在成本和大批量生產中仍有其優勢。下文將深入比較這兩種技術，幫助讀者在效率和成本之間找到平衡。

主體

CCD視覺定位激光打標機的工作原理與特點

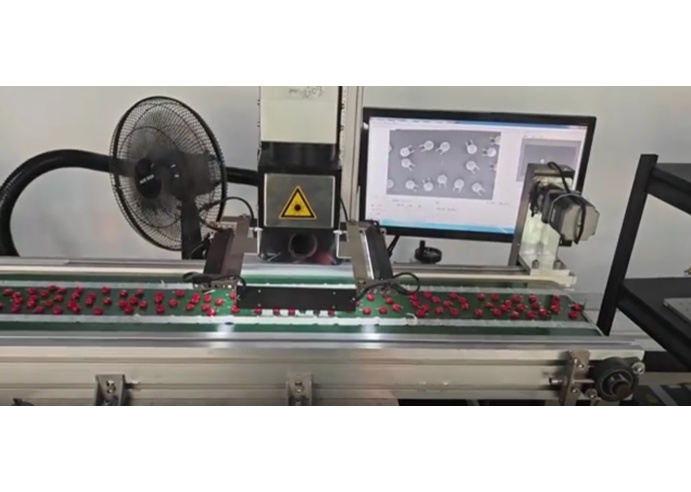

CCD視覺定位激光打標機集成了CCD相機、光源、圖像處理軟件和激光打標頭。工作流程通常包括：首先，CCD相機拍攝工件的圖像；然后，圖像處理軟件分析圖像，識別工件的特征點或標記區域，計算位置偏移；最后，系統調整激光打標頭的路徑，確保標記準確落在目標位置。這種技術依賴于高分辨率相機和先進算法，能夠處理復雜形狀和多種材質的工件。

優點：

-高精度和靈活性：CCD視覺系統可實現微米級定位精度，并能適應不同尺寸、形狀的工件，無需更換夾具。例如，在電子行業，它可以處理微小的PCB板或柔性元件，減少人為誤差。

-自動化和效率：通過實時圖像處理，系統能快速識別和校正位置，大大縮短設置時間，適合小批量、多品種生產。統計顯示，視覺定位可將打標效率提升20-30%。

-減少人力依賴：自動化程度高，降低了操作員技能要求，同時減少了因夾具磨損或安裝不當導致的誤差。

缺點：

-高初始成本：CCD視覺系統包括相機、軟件和集成設備，投資較高，通常在數萬到數十萬元人民幣，遠高于傳統夾具。

-環境敏感性：系統對光照、灰塵和振動敏感，需在受控環境中運行，否則可能影響圖像質量。

-維護復雜：需要定期校準軟件和硬件，維護成本較高，且依賴專業技術人員。

傳統夾具定位的工作原理與特點

傳統夾具定位是一種機械式方法，通過定制夾具（如卡盤、定位銷或真空吸盤）將工件固定在特定位置，確保激光打標時位置一致。夾具通常根據產品圖紙設計，使用金屬或塑料制成，適用于重復性高的生產流程。

優點：

-低成本和高可靠性：夾具制造簡單，成本較低（單個夾具可能僅需幾百元），且機械結構穩定，不易受環境干擾，適合大批量生產。

-簡單易用：操作直觀，無需復雜培訓，維護簡單，只需定期檢查夾具磨損。

-一致性高：在標準化生產中，夾具能保證每個工件的定位一致，減少變量。

缺點：

-靈活性差：每個新產品都需要定制夾具，設計制造周期長，不適合頻繁換線的生產環境。

-精度受限：精度依賴夾具制造質量，長期使用后夾具可能磨損，導致定位偏差，通常精度在0.1mm左右，低于視覺系統。

-設置時間長：更換產品時，需重新安裝和調整夾具，增加了停機時間，影響整體效率。

綜合比較：精度、效率、成本和應用場景

在精度方面，CCD視覺定位通常優于傳統夾具。視覺系統可實現0.01mm以下的定位精度，而夾具定位受限于機械公差，一般精度在0.05-0.1mm。例如，在醫療設備或半導體行業，視覺定位能確保微小元件的精準標記，而夾具可能因累積誤差導致廢品率上升。

效率上，視覺定位在換線和小批量生產中占優。它無需物理調整，通過軟件即可切換產品，設置時間可縮短50%以上。相反，夾具定位在大批量穩定生產中效率高，但換線時可能耗時數小時。成本方面，傳統夾具初始投資低，但長期來看，夾具定制和更換可能累積成本；視覺定位初始成本高，但通過減少廢品和提高靈活性，能在高混合生產中實現更快投資回報。

應用場景差異明顯：CCD視覺定位適用于電子、汽車、航空航天等需要高精度和靈活性的行業，尤其適合產品迭代快的環境；傳統夾具定位則更適合金屬加工、家電等標準化大批量生產，其中產品設計穩定，成本控制嚴格。

未來趨勢與選擇建議

隨著人工智能和物聯網的發展，CCD視覺定位正與AI結合，實現更智能的缺陷檢測和自適應調整，未來成本可能下降，普及率提高。傳統夾具定位則通過模塊化設計提升靈活性，但總體趨勢是向視覺系統傾斜。選擇時，企業需評估生產需求：如果產品多樣、精度要求高，且預算充足，CCD視覺定位是理想選擇；如果生產標準化、成本敏感，傳統夾具定位更經濟實用?？傊?，兩者并非互斥，許多工廠采用混合方案，在關鍵工序使用視覺系統，其他部分保留夾具定位。

結論

CCD視覺定位激光打標機和傳統夾具定位各有優劣，選擇取決于具體生產環境。視覺定位以高精度和靈活性引領智能制造潮流，尤其適合多品種、小批量場景；而傳統夾具定位以低成本和可靠性在大批量生產中站穩腳跟。企業應結合自身產品類型、預算和效率需求進行決策，未來可關注技術融合，以提升整體競爭力。通過本文的比較，希望讀者能做出明智選擇，推動生產優化。

FAQ問答

1.什么是CCD視覺定位激光打標機？它如何工作？

CCD視覺定位激光打標機是一種集成CCD相機和圖像處理技術的激光打標設備。它通過相機拍攝工件圖像，軟件分析特征點（如邊緣或標記），計算位置偏差，并自動調整激光路徑以實現精準打標。例如，在手機零件打標中，系統能識別每個零件的獨特位置，確保二維碼標記一致。這種技術適用于高精度需求，減少了人為干預，提升了自動化水平。

2.傳統夾具定位有哪些主要優缺點？

傳統夾具定位的優點包括成本低、操作簡單和可靠性高，適合大批量標準化生產，例如在汽車部件打標中，夾具能快速固定零件，確保標記位置一致。缺點在于靈活性差，每個新產品需定制夾具，增加了設計和制造成本；同時，精度受夾具磨損影響，長期使用可能導致偏差，不適合多品種生產環境?？傮w而言，它是一種經濟但適應性較低的方法。

3.CCD視覺定位比傳統方法更精確嗎？為什么？

是的，CCD視覺定位通常更精確。因為它使用實時圖像處理，能檢測微米級的位置變化并自動校正，而傳統夾具定位依賴機械固定，精度受限于夾具制造公差和磨損。例如，視覺系統可實現0.01mm精度，而夾具可能只有0.1mm，在精密電子行業，這種差異能顯著降低廢品率。但視覺系統對環境要求高，需避免光照干擾，以保持精度穩定。

4.在什么情況下應該選擇CCD視覺定位？

選擇CCD視覺定位時，應考慮產品多樣性、精度要求和生產批量。如果企業生產小批量、多品種產品（如定制化電子元件或醫療設備），且需要高精度和快速換線，視覺定位是理想選擇。此外，如果預算允許，并希望減少人力依賴和長期運營成本，視覺系統能帶來更高回報。相反，如果產品標準化、批量大，且成本控制嚴格，傳統夾具可能更合適。

5.CCD視覺定位系統的維護成本高嗎？需要注意什么？

CCD視覺定位系統的維護成本相對較高，主要包括定期校準相機和軟件更新、清潔光學部件以及更換光源等，年維護費用可能占初始投資的5-10%。需要注意的是，系統對環境敏感，應保持工作區域清潔、光照穩定，并避免振動；同時，操作人員需接受培訓，以處理常見故障。盡管維護復雜，但通過預防性保養，可以延長設備壽命并確保精度，總體而言，在高價值生產中，這些成本常被效率提升所抵消。
